Manipulation du modèle et paramètres dans 3D Structure Viewer

Vous pouvez effectuer des manipulations sur un modèle dans 3D Structure Viewer à l'aide des commandes suivantes :

• Mode de sélection

  Désélectionne les autres options de navigation.

• Rotation

  Faire pivoter le modèle en cliquant dessus et en maintenant le bouton gauche de la souris enfoncé.

• Déplacement

  Pour déplacer le modèle vers le haut, le bas, la gauche et la droite, utilisez l'une des options suivantes :

  • Cliquez dessus et maintenez la molette de défilement de la souris (le bouton central) enfoncée.
  • Vous pouvez également cliquer et maintenir le bouton droit de la souris enfoncé.
• Options de zoom :

  Modification du facteur d'agrandissement d'un modèle en utilisant la molette de défilement (bouton central de la souris).

  • Zoom. Change le zoom du modèle à l'aide de la fonction de zoom.
  • Zoom avant. Effectue un zoom dans le modèle.
  • Zoom arrière. Effectue un zoom arrière dans le modèle.
  • Zoom tout. Effectue un zoom permettant d'afficher une vue d'ensemble du modèle.
Remarque : Dans les navigateurs des périphériques mobiles, vous pouvez également effectuer un zoom avant ou arrière, appliquer un panoramique et faire pivoter le modèle à l'aide de gestes.
• Sélectionnez l'élément portant l'ID

  Ouvre la boîte de dialogue Sélectionner l'élément avec ID pour entrer un ID d'élément Revit de l'élément à sélectionner dans la vue.

Vous pouvez activer ou désactiver l'affichage des éléments dans 3D Structure Viewer à l'aide des commandes suivantes :

• Afficher/masquer les noeuds
• Afficher/masquer les barres
• Afficher/masquer les panneaux
• Afficher/masquer les supports
• Afficher/masquer les charges
• Afficher/masquer le SCL des éléments

  Active/désactive l'affichage des widgets du système de coordonnées local (SCL) avec les éléments analytiques dans la vue.

• Afficher les surfaces de répartition

  Disponible pour l'analyse de la gravité. Affiche les zones de répartition pour l'intégralité du modèle. Une zone de répartition sur un élément de surface est une estimation de la zone. Des charges de cette zone sont affectées à un élément donné supportant cet élément de surface.

• Afficher le maillage

  Disponibles pour l’analyse statique.

Paramètres

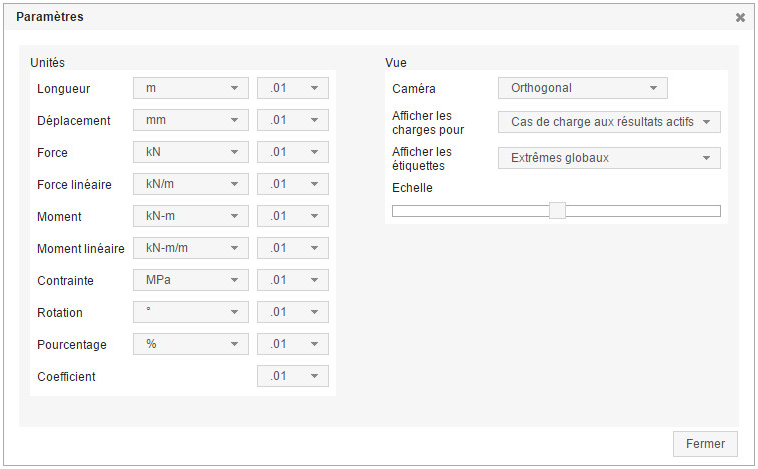

Cliquez sur l'icône Ouvrir les paramètres pour ouvrir la boîte de dialogue Paramètres, dans laquelle vous pouvez spécifier les paramètres d'unités pour les résultats affichés dans la vue et d'autres paramètres d'affichage pour le modèle et les résultats.

• Unités

  Sous Unités, spécifiez les unités et le nombre de décimales pour les valeurs suivantes :

  • Longueur
  • Déplacement
  • Force
  • Force linéaire
  • Moment
  • Moment linéaire
  • Contrainte
  • Rotation
  • Pourcentage
  • Facteur. Pour Facteur, vous pouvez uniquement sélectionner un nombre de décimales.

  Ces paramètres sont utilisés pour afficher les types de résultats dans la vue.

• Caméra :
  • Orthogonale. Affiche une projection orthogonale d'un modèle.
  • Perspective. Affiche une projection en perspective d'un modèle.
• Afficher les charges pour :
  • Tous les cas de charge. Affiche les résultats pour les charges à partir de tous les cas de charges définis dans le modèle.
  • Cas de charge de résultats actif. Affiche les résultats pour les charges du cas de charge sélectionné dans l'onglet Résultats de la liste des cas de charge.
  • Cas de charge défini dans un modèle. Sélectionnez un cas de charge pour afficher les résultats pour les charges de ce cas.
• Afficher les étiquettes
  • Extrêmes locaux. Sélectionnez cette option pour afficher les valeurs extrêmes des résultats par élément dans la vue.
  • Extrêmes globaux. Sélectionnez cette option pour afficher les valeurs extrêmes des résultats pour l'intégralité du modèle dans la vue.
  • Aucun. Si cette option est sélectionnée, les valeurs extrêmes ne sont pas affichées dans la vue.
• Echelle.

  Déplacez le curseur pour définir l'échelle des résultats affichés dans la vue.
