Exportation des éléments de structure

Les poteaux, les poutres et les contreventements Revit peuvent être exportés vers AutoCAD Architecture, où ils sont convertis en éléments de structure AutoCAD Architecture du type correspondant.

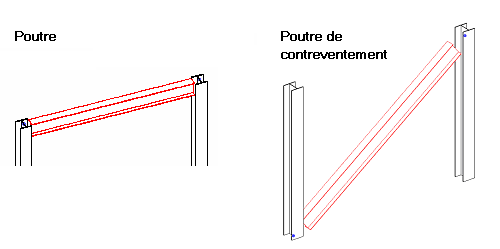

Le profil et la courbe sont exportés sans réductions (voir Réduction), coupes, perçages ni autres modifications. Si le profil n'est pas uniforme, une masse élémentaire AutoCAD Architecture est créée à la place d'un élément de structure. Pour chaque type de famille exportée de Revit, un style AutoCAD Architecture personnalisé est créé et affecté à l'élément de structure. Les objets du même type de famille dans Revit seront de style identique dans AutoCAD Architecture.

Remarque : Les profils de familles Revit ne correspondent pas aux profils des éléments AutoCAD Architecture standard.

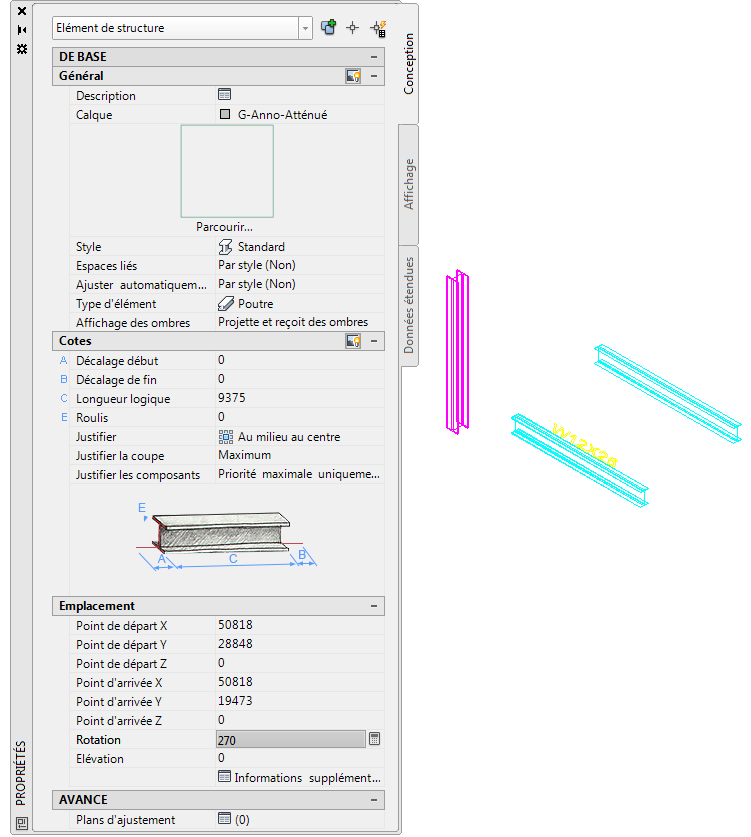

Les propriétés AutoCAD Architecture sont générées à partir des propriétés Revit, comme suit :

Propriété AutoCAD Architecture	Propriété Revit
Description	Commentaires (Données d'identification)
Calque	Fichier de correspondance des calques Revit. Pour plus d'informations, voir Exportation des calques aux formats DWG/DXF et Exportation des niveaux au format DGN.
Style	Type
Type d'élément (Poutres/Contreventement/Poteau)	Type d'objet Revit

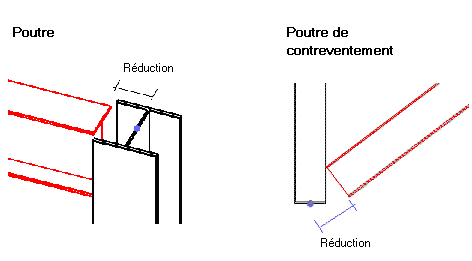

Décalage de départ	Poutres/Contreventements : réduction calculée automatiquement par Revit pour le point de départ Poteaux : Décalage inférieur

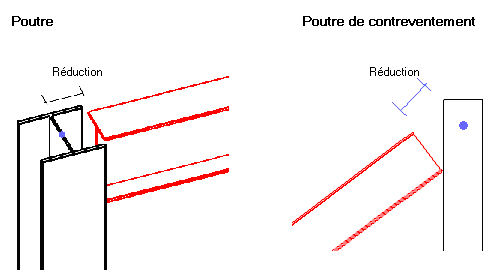

Décalage de l'extrémité	Poutres/Contreventements : réduction calculée automatiquement par Revit pour le point d'arrivée Poteaux : Décalage supérieur
Longueur logique	Poutres/Contreventements : Longueur Poteaux : non applicable
Rouleau	0 (Valeur par défaut)
Justification	Poutres/Poteaux : Centré en haut (Valeur par défaut) Contreventement : Centré au milieu (Valeur par défaut)
Justification à l'aide des étendues globales	Oui (Valeur par défaut)
Point de départ X/Y/Z	Coordonnées X/Y/Z du point de départ de la courbe
Point d'arrivée X/Y/Z	Coordonnées X/Y/Z du point de d'arrivée de la courbe
Rotation	Poutres/Contreventements : Angle Poteaux : orientation du poteau dans le système de coordonnées global
Elévation	Pas de propriété correspondante ; valeur calculée par AutoCAD Architecture en fonction des coordonnées X/Y/Z de la courbe
Informations supplémentaires (Emplacement)	Pas de propriété correspondante
Plans d'ajustement	Pas de propriété correspondante
Hyperlien	Pas de propriété correspondante
Remarques	Pas de propriété correspondante
Documents de référence	Pas de propriété correspondante

Important : Si c'est la première fois que vous tentez de procéder à une exportation vers AutoCAD Architecture, vous devez effectuer les opérations suivantes :

Dans la section d'exportation du fichier Revit.ini, ajoutez la clé ExportACAObjects et définissez sa valeur sur 1.

Pour exporter des éléments de structure Revit vers AutoCAD Architecture

1. Créez des élément structurels dans Revit.
2. Cliquez sur ExporterFormats CAO (Fichiers DWG).
3. Dans la boîte de dialogue Exportation au format DWG, sous Sélectionner la configuration d'exportation, cliquez sur (Modifier la configuration d'exportation).
4. Dans la boîte de dialogue de modification de la configuration d'exportation au format DWG/DWF, cliquez sur l'onglet Solides.
5. Sélectionnez l'option Export. comme obj. AutoCAD Architecture et AutoCAD MEP.
6. Dans le champ Préférer, sélectionnez Objets ou Géométrie AutoCAD Architecture.

   Si un élément structurel Revit exporté est une extrusion sophistiquée (qui comporte des ajustements, coupures, trous ou une forme modifiée en raison d'un nettoyage des joints de béton, par exemple), vous pouvez créer un objet AutoCAD Architecture d'apparence similaire à l'élément structurel Revit. Dans ce cas, sélectionnez Objets AutoCAD Architecture.

   Pour conserver la géométrie exacte de l'élément structurel Revit et créer un volume AutoCAD Architecture, choisissez Géométrie.

   Remarque : A tout moment, vous pouvez définir l'exportation sous forme de géométrie des familles d'éléments structurels. Ouvrez ou lancez la création d'une famille d'éléments structurels dans l'Editeur de familles. Cliquez sur l'onglet Créerle groupe de fonctions Propriétés (Catégorie et paramètres de famille). Sélectionnez le paramètre Toujours exporter comme géométrie et cliquez sur OK.
7. Spécifiez les options d'exportation dans les autres onglets en fonction de vos besoins, puis cliquez sur OK.
8. Dans la boîte de dialogue Exporter au format DWG, pour Exporter, sélectionnez <Dans le jeu de vues/feuilles de la session>.
9. Sélectionnez une vue 3D à exporter. Voir Jeux de vues/feuilles à exporter.
10. Cliquez sur Suivant.
11. Dans la boîte de dialogue Exporter les formats CAO, vérifiez que le type de fichier sélectionné est Fichiers AutoCAD DWG (*.dwg).
12. Cliquez sur OK.

    La vue sélectionnée est exportée en tant que fichier DWG.

13. Pour ouvrir le dessin exporté dans AutoCAD Architecture, effectuez les opérations suivantes :
    • Ouvrez AutoCAD Architecture.
    • Cliquez sur OuvrirDessin et ouvrez le fichier DWG exporté.


      Le cas échéant, modifiez les éléments structurels dans AutoCAD Architecture. Pour plus d'informations, recherchez "Eléments de structure" dans l'aide AutoCAD Architecture
