Utilisez les outils d'esquisse communs pour placer manuellement des formes d'armature dans un hôte valide.
Une esquisse d'armature correspond à une forme existante lorsqu'elles partagent les attributs suivants :
- Nombre de segments de ligne
- Forme des segments de ligne joints
- Nombre de crochets
- Direction des crochets
- Cotes de courbure des crochets
- Type de forme : standard ou chaînage
Si l'esquisse ne correspond à aucune forme existante, une nouvelle forme est créée dans le navigateur de formes d'armatures et dans la liste déroulante Type de forme d'armature de la barre des options.
- Cliquez sur l'onglet Structure
le groupe de fonctions Armature
(Armature). - Cliquez sur l'onglet Modifier | Placer l'armaturele groupe de fonctions Orientation du positionnement (ou Perspective du positionnement)
(Dessiner l'armature). - Lorsque vous y êtes invité, sélectionnez l'élément qui servira d'hôte à l'armature.
- Utilisez les outils d'esquisse pour esquisser la forme d'armature.

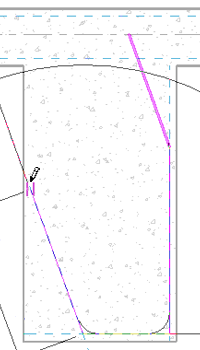

Esquisse d'une forme d'armature
- Ajoutez des crochets aux extrémités de la forme d'armature.

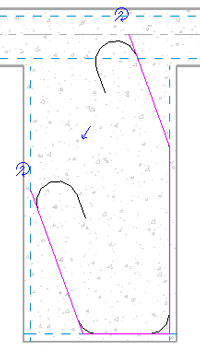

Ajout de crochets d'armature à la forme esquissée

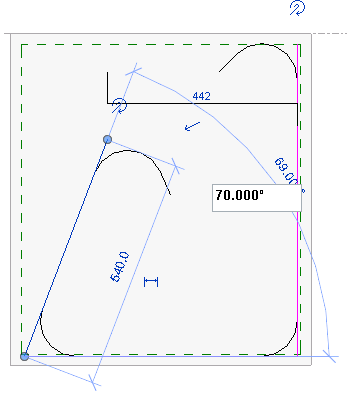

- Positionnez et orientez les crochets d'armature. Conseil : Lorsque vous manipulez des segments en mode d'esquisse, vous pouvez définir manuellement les longueurs et les cotes angulaires en cliquant sur les cotes temporaires et en tapant une nouvelle valeur. Ces valeurs temporaires peuvent être modifiées en valeurs permanentes.
- Cliquez sur l'onglet Modifier | Créer une esquisse de l'armaturele groupe de fonctions Mode
(Terminer le mode de modification) pour accepter l'esquisse et placer la nouvelle forme. Pour ajuster sa forme, la nouvelle forme d'armature s'accroche à la référence d'enrobage. Remarque : Les cotes sont ignorées lorsque l'armature est convertie en forme.
