Placement d'une armature

Placez des occurrences d'armature individuelles dans les vues en coupe d'hôtes valides.

1. Cliquez sur l'onglet Structurele groupe de fonctions Armature Paramètres d'armature. Déterminez si la mise en correspondance des formes d'armature référence des crochets. Cette information doit être spécifiée avant de placer toute armature dans un projet, car une armature ne peut pas être modifiée ultérieurement dans le processus de conception. Fermez la boîte de dialogue lorsque vous avez terminé.
2. Cliquez sur l'onglet Structurele groupe de fonctions Armature (Armature).
   Remarque : Cet outil est également disponible dans l'onglet contextuel lorsque vous sélectionnez des éléments pouvant héberger une armature.
3. Dans le sélecteur de type situé dans la partie supérieure de la palette Propriétés, sélectionnez le type d'armature de votre choix.
4. Facultatif. Si nécessaire, cliquez sur l'onglet Modifier | Placer l'armature le groupe de fonctions Famille (Charger des formes) pour charger des formes d'armature supplémentaires.
5. Dans le sélecteur de forme d'armature de la barre des options ou dans le navigateur de formes d'armature, choisissez la forme d'armature souhaitée.
6. Sélectionnez le plan de placement. Cliquez sur l'un des plans de placement suivants à partir de l'onglet Modifier | Placer l'armaturele groupe de fonctions Plan de placement.
   • (Plan de construction actif)
   • (Référence d'enrobage proche)
   • (Référence d'enrobage distant)

   Le plan définit l'emplacement de l'armature dans l'hôte.

7. Sélectionnez la perspective ou l'orientation du positionnement.

   Armature plane

   Cliquez sur l'une des orientations de positionnement suivantes à partir de l'onglet Modifier | Placer l'armaturele groupe de fonctions Orientation du positionnement.

   • (Parallèle au plan de construction)
   • (Parallèle à l'enrobage)
   • (Perpendiculaire à l'enrobage)

   L'orientation définit la manière dont l'armature est alignée lors de son positionnement dans l'hôte.

   Armature multiplan

   Cliquez sur l'une des perspectives de positionnement suivantes à partir de l'onglet Modifier | Placer l'armaturele groupe de fonctions Perspective du positionnement.

   • (Haut)
   • (Bas)
   • (Avant)
   • (Arrière)
   • (Droite)
   • (Gauche)

   La perspective définit quel côté de la famille d'armatures multiplan est parallèle au plan de construction.

8. Si vous placez une armature de style standard près d'une armature de style Etrier/épingle, la barre standard est accrochée le long du bord de l'étrier/épingle. Cela inclut les bords droits, ainsi que les congés et crochets de l'armature de type étrier/épingle.
9. Cliquez pour placer l'armature dans l'hôte. Si nécessaire, appuyez sur la barre d'espacement lors du placement pour faire pivoter l'orientation de la forme d'armature dans la référence d'enrobage. Pour modifier l'orientation de la forme d'armature après l'avoir placée, sélectionnez l'armature et appuyez sur la barre d'espacement de la même façon.

   Si vous devez placer une armature parallèle à un bord distant de l'hôte, placez votre curseur à proximité du bord, puis appuyez sur la touche Maj et maintenez-la enfoncée. Le bord est mis en surbrillance. Tout en maintenant la touche Maj enfoncée, placez l'armature selon les besoins.

   Par défaut, la longueur d'une armature est celle de l'élément hôte ou des autres éléments qui l'hébergent, dans les contraintes de la référence d'enrobage. Pour la modifier, passez à une vue en plan ou une vue d'élévation, sélectionnez l'occurrence d'armature et modifiez ses extrémités selon vos besoins.

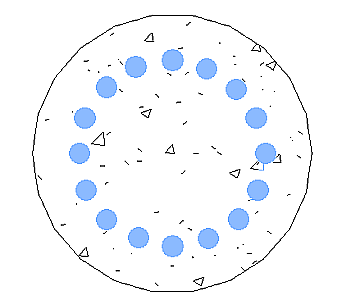

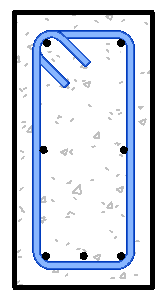

   Armature perpendiculaire placée dans un poteau	Armature d'une poutre

   Remarque : Pour changer l'hôte d'une forme d'armature, sélectionnez-la et cliquez sur l'onglet Modifier | Armature à bétonle groupe de fonctions Hôte (Choisir un nouvel hôte). Sélectionnez ensuite un nouvel hôte d'armature.
