Esquisse d'une armature multiplan

Utilisez les outils d'esquisse communs pour définir les formes d'armature qui sont courbées sur deux plans.

Commencez l'esquisse de l'armature multiplan de la même manière qu'une armature plane.

1. Cliquez sur l'onglet Structurele groupe de fonctions Armature (Armature).
2. Cliquez sur l'onglet Modifier | Placer l'armaturele groupe de fonctions Orientation du positionnement (ou Perspective du positionnement) (Dessiner l'armature).
3. Lorsque vous y êtes invité, sélectionnez l'élément qui servira d'hôte à l'armature.

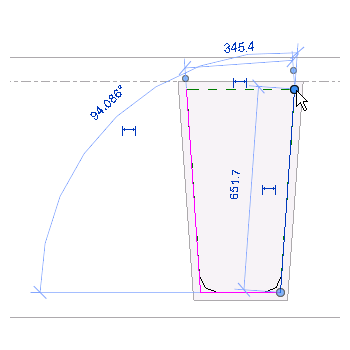

4. Utilisez les outils d'esquisse pour esquisser la forme d'armature.

5. Cliquez sur l'onglet Modifier | Créer une esquisse de l'armature le groupe de fonctions Armature (Multiplan). La forme source est copiée et attachée à l'original par un segment de connecteur de l'armature. La vue 3D est celle qui permet de mieux l'observer.

   Trois cases à cocher sont disponibles pour modifier la forme d'armature multiplan. Placez votre curseur sur chaque case pour voir de quel outil il s'agit.

6. Trois cases à cocher sont disponibles pour modifier les segments de forme d'armature multiplan. Placez votre curseur sur chaque case pour voir quel outil de segment est représenté. Sélectionnez-les pour les activer comme suit.

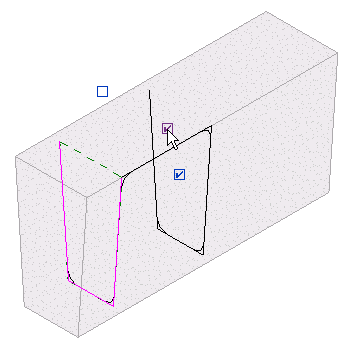

   • Désactiver/Activer le premier segment du connecteur. Active/désactive l'emplacement du segment du connecteur. Lorsque cette option est activée, le premier segment est utilisé. Lorsque cette option est désactivée, le deuxième segment est utilisé.

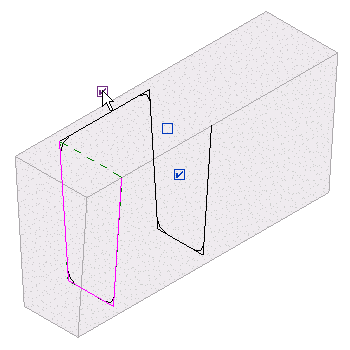

   • Désactiver/Activer le deuxième segment de connecteur. Active/désactive l'emplacement du segment du connecteur. Lorsque cette option est activée, le deuxième segment est utilisé. Lorsque cette option est désactivée, le premier segment est utilisé.

   • Désactiver la copie des segments de forme. Supprime la forme en double et laisse le segment du connecteur dans le dessin.

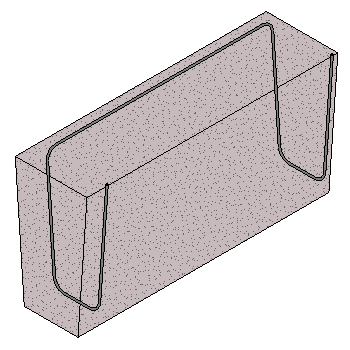

Les modifications apportées à l'esquisse de forme source sont reproduites dans la copie et vous pouvez ajouter des crochets. Une fois l'esquisse terminée, cliquez sur l'onglet Modifier | Créer une esquisse de l'armaturele groupe de fonctions Mode (Terminer le mode de modification) pour accepter l'esquisse et placer la nouvelle forme.

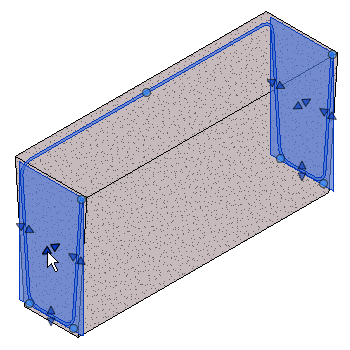

Utilisez les poignées de forme pour effectuer des ajustements plus fins sur l'emplacement et la forme de l'armature. Il sera peut-être nécessaire de modifier les paramètres de visibilité d'armature pour la voir correctement.
