Referenciahálók hozzáadása térképekhez

A térképekhez referenciarendszert is hozzáadhat a papírtérben. A referenciarendszerek referenciahálókat és térképhálózatokat tartalmaznak. A referenciaháló egy olyan háló, amely egy térképet fed át. A térképhálózat egy térképészeti vonalakból, például szélességi vagy hosszúsági vonalakból álló hálózat.

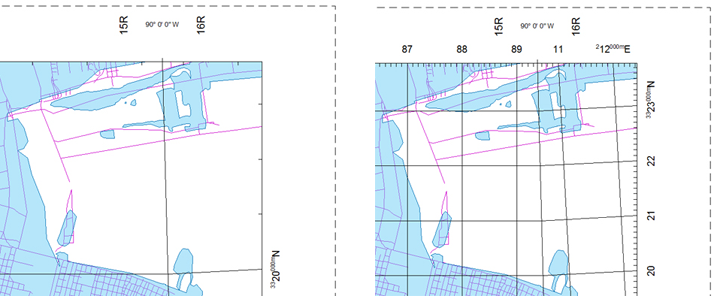

A háló több vagy kevesebb részletet is megjeleníthet.

Referenciarendszerek hozzáadása térképekhez

1. Váltás egy Elrendezés lapra.
2. A szalagon kattintson az Elrendezési eszközök > Referenciarendszer > Létrehozás elemre.
3. Válassza ki a nézetablakot a referenciarendszerhez. Megjelenik a Referenciarendszer létrehozása párbeszédpanel.
4. A Referenciarendszer létrehozása párbeszédpanelen adja meg a következőket:
   • Referenciarendszer-sablon: Válasszon ki egy betűzési sémát a referenciahálóhoz. Használja a szélességi-hosszúsági adatokat, a Military Grid Reference System rendszert, a United States National Grid hálózatot vagy az aktuális térképi koordináta-rendszert.
   • Lépték: Válassza ki a referenciaháló léptékét.
   • Pontosság: Válassza ki a hálóvonalak pontosságát.
     A pontossági beállítások a referenciarendszerben használt egységektől függően változnak.

     • Katonai térkép-hálózat: fix pontosság méterben vagy rácshálózat zónákban megadva.
     • Szöget bezáró (pl. szélesség-hosszúság): fix fokok.
     • Vonalas (pl. USA energiahálózat): fix távolságok.
     • Ismeretlen: térkép közök, 4 – 5 vízszintes hálózati vonalra jellemzően.

     Az AutoCAD Map 3D precíziós szinten rajzolja meg a hálóvonalakat. A beosztások automatikusan jönnek létre. Szögletes hálózati vonalaknál a beosztások 1/5 közönként jelennek meg; vonalas hálózatoknál 1/10 közönként. Ha például egy szélességi-hosszúsági rendszerben 10 fokonként adja meg a hálóvonalakat, a pipák 2 fokonként jelennek meg a hálóvonalak között.
5. Kattintson az OK gombra.

   A háló megjelenik az elrendezésen. A hálócímkék Bszöveg objektumok, amelyeket külön-külön helyezhet át és szerkeszthet.
