Testre szabott északjel létrehozása

Ennek az eljárásnak a használatához ismernie kell az AutoCAD Blokkszerkesztőt, a Blokkszerzői palettákat és az AutoCAD attribútumdefiníciókat.

Egyéni északjel létrehozása

1. Hozza létre az északjel grafikus ábrázolását tartalmazó AutoCAD blokkot.

   Használja a Blokkszerkesztőt az északjelblokk létrehozására.

   • Írja be a BSZ karaktereket a parancssorba a Blokkszerkesztő megnyitásához.
   • Adjon meg egy nevet az északjelblokknak.
   • Adjon hozzá tetszőleges grafikát vagy megjelenítési elemet.



2. Adja meg az elforgatási tulajdonságot.

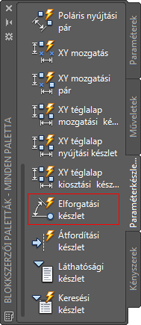

   • A Blokkszerzői paletta Paraméterkészletek palettán kattintson az Elforgatási készlet lehetőségre.



   • Kattintson a jobb gombbal a létrejövő paraméterre, majd kattintson a Tulajdonságok lehetőségre.

     Ehelyett beírhatja a parancsprompthoz a TULAJDONSÁGOK parancsot.

   • A Tulajdonságok palettán, a Tulajdonság feliratok menüben módosítsa az Elforgatási készlet beállítást Map.View.Rotation értékűre.

     Az AutoCAD Map 3D ezt a paramétert használja az északjel szögének kiszámításához.



   • Ha nem kívánja megjeleníteni ezt a tulajdonságot, akkor a Tulajdonságok paletta Egyéb menüjében módosítsa a Tulajdonságok megjelenítése beállítást Nem értékűre.
   • Ha nem kívánja megjeleníteni a tulajdonság fogóit, akkor módosítsa a Fogók száma beállítást 0 értékűre.
3. Mentse el a blokkot és zárja be a Blokkszerkesztőt.
