Északjelet papírtérben adhat hozzá. Északjel hozzáadásakor egy adott nézetablakhoz rendeli azt, és meghatározza a helyét is. Használhat beépített északjelet vagy betölthet egyéni északjelet. Bármelyik AutoCAD blokkot használhatja északjelként. Az AutoCAD Blokkszerkesztővel hozhat létre északjeleket.
Északjel hozzáadása megjelenítési térképhez
- Szükség esetén hozzon létre egy megjelenítési térképet, és adjon hozzá minden szükséges nézetablakot. Lásd: Megjelenítési térképek használata.
Mindegyik térképfájl rendelkezik alapértelmezett megjelenítési térképpel. Ha nem hoz létre más megjelenítési térképeket, a rendszer az alapértelmezetthez adja hozzá az északjelet.
- Váltson át papírtérre.
- Kattintson az lehetőségre.
- Válasszon egy északjelstílust a listából.
Egyéni stílus használatához kattintson az Egyéni északjel betöltése lehetőségre és keresse meg az északjel blokkot tartalmazó rajzot.
- Válasszon egy nézetablakot az északjelhez.
- Kattintson egy pontra az északjel középpontjának elhelyezéséhez.
Az északjel lehet a nézetablakon belül és kívül is.
A térkép és az északjel forgatása
- Jelölje ki az északjelet.

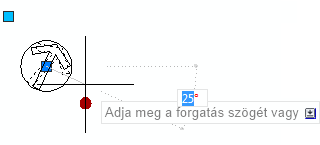

- Mozgassa az elforgatás fogót (a kerek fogót) a kívánt szögbe.
Adjon meg egy szöget, vagy húzza a fogót a kívánt helyzetbe. A társított nézetablak megjelenítési térképe is elfordul a nyílnak megfelelően.
Az északjel visszaállítása
- Jelölje ki az északjelet.
- Kattintson a
gombra. - A legördülő listából válassza ki a Visszaállítás észak felé lehetőséget.
