Per impostare le proprietà del gruppo di fogli del progetto, attenersi alla procedura indicata di seguito.
Le proprietà del gruppo di fogli del progetto vengono inizialmente definite nel modello del gruppo di fogli assegnato quando è stato creato il progetto. Tuttavia, è possibile modificare le impostazioni per ogni singolo progetto.
Nota: Alcune impostazioni riguardano solo i gruppi di fogli a cui si fa riferimento in Gestione gruppo di fogli di AutoCAD. La maggior parte delle impostazioni dei gruppi di fogli utilizzati in AutoCAD Architecture provengono dal progetto e non dal modello del gruppo di fogli.
Le impostazioni riportate di seguito vengono ignorate quando si utilizza un modello di gruppo di fogli in un progetto di AutoCAD Architecture:
- File di dati gruppo di fogli: il file DST viene sempre memorizzato nella cartella principale del progetto.
- Vista modello: i percorsi dei disegni di vista modello non sono riportati nei gruppi di fogli di AutoCAD Architecture, ma vengono recuperate automaticamente dalle viste del progetto.
- Blocco etichetta per le viste: l'utilizzo dei blocchi etichetta è sconsigliato nei progetti di AutoCAD Architecture. In sostituzione, utilizzare gli strumenti Richiamo.
- Blocchi di richiamo: l'utilizzo dei blocchi di richiamo è sconsigliato nei progetti di AutoCAD Architecture. In sostituzione, utilizzare gli strumenti Richiamo.
- Percorso di archiviazione foglio: i fogli di un progetto vengono sempre memorizzati nella cartella Fogli del progetto o in una delle relative sottocartelle. Nota: Se in Controllo progetto si immettono un nome e un numero di progetto diversi da quelli specificati quando è stato creato il progetto, durante la modifica delle proprietà del gruppo di fogli verrà visualizzato un messaggio di errore e verrà richiesto di consolidare le informazioni.
- Nella barra degli strumenti Accesso rapido, fare clic su Navigatore progetto
. - Fare clic sulla scheda Fogli e quindi su

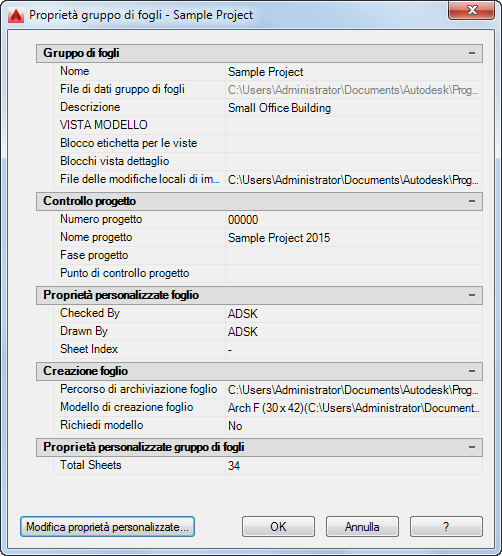

(Vista gruppo fogli) nella barra del titolo. - Selezionare il nodo principale del gruppo di fogli, fare clic con il pulsante destro del mouse e scegliere Proprietà.
- Espandere la sezione Gruppo di fogli.
- Per definire le sostituzioni dell'impostazione di pagina del progetto, fare clic sull'impostazione File delle modifiche locali di impostazione pagina.
- Nella finestra di dialogo Seleziona modello, selezionare un file modello di disegno (DWT). Nota: Selezionare un modello che contiene layout spazio carta con nome e assicurarsi che le relative aree di stampa siano state impostate su Layout. In caso contrario non sarà possibile utilizzarli come sostituzioni dell'impostazione di pagina.
- Espandere la sezione Creazione foglio.
In questa categoria si specificano le impostazioni per i fogli creati nel gruppo di fogli.
- Per definire un modello di default per i nuovi fogli, fare clic sul campo Modello di creazione foglio.
- Fare clic su

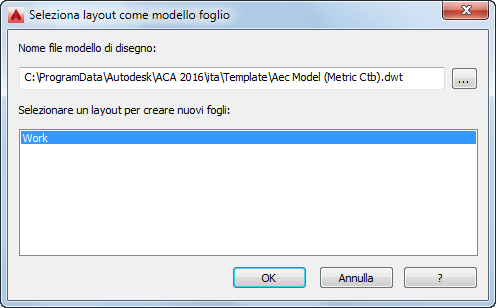

per cercare un file di disegno (DWG) o di modello (DWT) e fare clic su Apri. - Selezionare il layout di default che si desidera utilizzare nei nuovi fogli, quindi fare clic su OK.
- Specificare se si desidera che venga richiesta la selezione di un modello di foglio ogni volta che si crea un nuovo foglio.
Per... Procedere nel modo seguente... Richiedere la selezione di un modello di foglio ogni volta che si seleziona un nuovo foglio Selezionare Sì. Utilizzare sempre il modello di foglio di default Selezionare No. - Per aggiungere, modificare o eliminare proprietà personalizzate, fare clic su Modifica proprietà personalizzate. Nota: Quando si lavora su un progetto di AutoCAD Architecture, è possibile utilizzare anche le proprietà di progetto.
- Fare clic su OK.
