Come aggiungere attributi di progetto

Per creare attributi di progetto per un cartiglio nel disegno, attenersi alla procedura descritta di seguito.

1. Scegliere scheda Inserisci gruppo Attributi Definisci attributi.

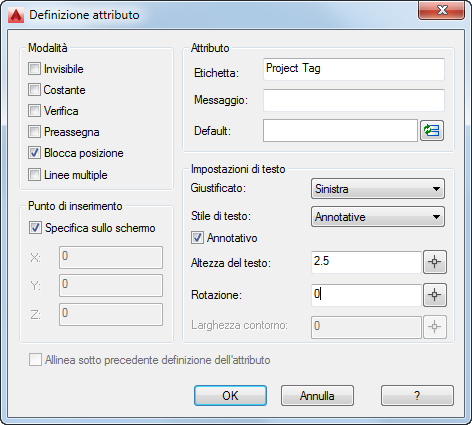

2. Nella finestra di dialogo Definizione attributo, immettere un nome in Etichetta.
3. Fare clic su per impostare un valore di default.

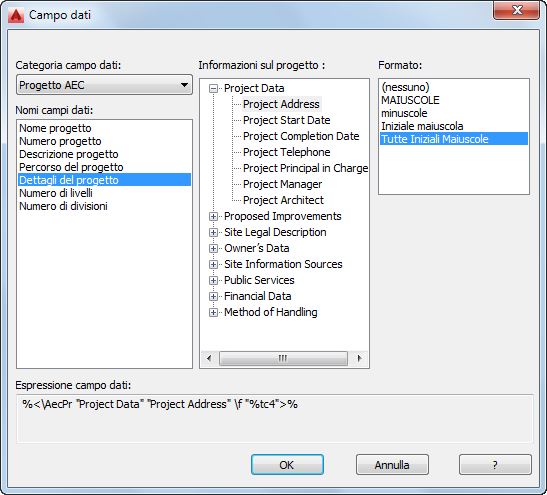

   Viene visualizzata la finestra di dialogo Campo dati.


4. Nella finestra di dialogo Campo dati, selezionare la categoria campo dati da visualizzare nel cartiglio.

   Ad esempio, se si desidera visualizzare i dettagli del progetto, selezionare Progetto AEC come categoria campo dati, quindi Dettagli del progetto per i nomi campi dati.

5. Selezionare il formato di testo in Formato e fare clic su OK.
6. Fare clic su OK per aggiungere l'attributo.
7. Ripetere i passi da 1 a 5 per aggiungere attributi al cartiglio del progetto.
8. Completare il blocco di attributi con linee e bordi.

Come risultato nel disegno vi saranno numerosi attributi ed elementi grafici. Il blocco di attributi creato potrebbe risultare simile a quello mostrato nell'illustrazione seguente.
