Per elemento si intende un blocco di costruzione generico destinato a vari utilizzi. È possibile, ad esempio, creare un elemento per un oggetto di design ripetuto, come una combinazione scrivania/sedia da inserire in varie postazioni di lavoro. È inoltre possibile creare un elemento per un tipico layout di bagno e farvi riferimento più volte in una o più costruzioni. Poiché è possibile annotare singole istanze di un riferimento esterno, lo stesso elemento può essere utilizzato e annotato differentemente a seconda della posizione.
Elementi

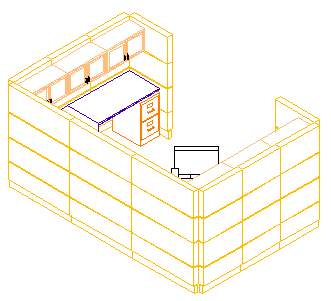

Vista 3D di un elemento postazione di lavoro
È possibile inserire lo stesso elemento in diversi livelli e divisioni. Se ad esempio si crea un layout di bagno come elemento, è possibile utilizzarlo al secondo piano dell'ala ovest e al primo dell'ala est. Per inserire l'elemento in un piano e un'ala specifici, è necessario utilizzarlo come riferimento in una costruzione. Ad esempio, si potrebbe creare un elemento denominato Layout di bagno generico e utilizzarlo come riferimento nelle costruzioni denominate Primo piano - appartamento di sinistra, Primo piano - appartamento centrale, Primo piano - appartamento di destra e così via.
File di elemento
Un elemento è un file di disegno (DWG). A differenza di quanto avviene con i file di disegno non di progetto, viene creato un file XML aggiuntivo con lo stesso nome, che contiene le informazioni necessarie al collegamento del file di disegno al progetto.
Conversione di disegni in elementi
I file di disegno di un progetto possono essere convertiti in elementi. Per questa operazione, è necessario specificare la sottocategoria in cui spostare o copiare il disegno di origine.
Quando si converte in elemento un disegno creato con una versione precedente:
- Il file di disegno viene spostato, copiato o collegato alla categoria del progetto specificata.
- È possibile assegnare un nome differente e aggiungere una descrizione al file.
Modelli di elementi
Quando si crea un progetto, si specifica un modello di default per i nuovi elementi.
Costruzioni ed elementi
Un elemento è un blocco di costruzione utilizzabile per vari scopi. Se si crea un elemento layout di bagno, è possibile utilizzarlo al secondo piano dell'ala ovest e al primo dell'ala est. Per posizionare l'elemento in un piano e un'ala specifici, è necessario utilizzarlo come riferimento in una costruzione. Ad esempio, si potrebbe creare un elemento denominato "Layout di bagno generico" e utilizzarlo come riferimento nelle costruzioni denominate Primo piano, Secondo piano, Terzo piano e così via.

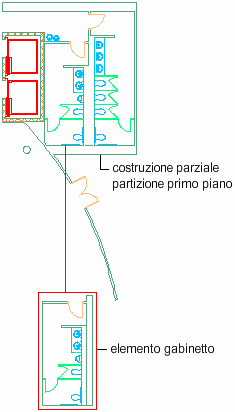

Utilizzo di un elemento come riferimento in una costruzione
Utilizzo di elementi come riferimenti in molteplici costruzioni
Negli edifici a più piani, i livelli possono avere elementi identici. È possibile creare un elemento una volta e quindi utilizzarlo come riferimento in molteplici costruzioni mediante un'unica e semplice operazione.
