- Nell'area di lavoro Schemi, avviare il comando di aggiunta procedendo in uno dei modi seguenti:
- Aprire una tavolozza degli strumenti Schemi e selezionare uno strumento linea schematica.
Se necessario, scorrere la tavolozza per visualizzare lo strumento. Agli strumenti vengono associate proprietà preconfigurate per gli oggetti creati; potrebbe pertanto non essere necessario o possibile specificare alcune delle proprietà delle linee schematiche indicate in questa procedura.
-
Fare clic su
.
- Immettere slineadd.

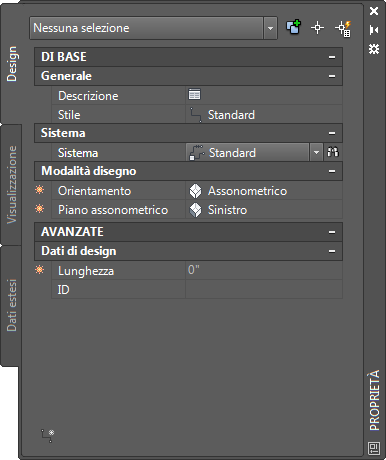

Nota: Nel riquadro proprietà,
indica che una proprietà è disponibile solo durante l'aggiunta di linee schematiche e non durante la modifica delle stesse.
- Aprire una tavolozza degli strumenti Schemi e selezionare uno strumento linea schematica.
- Espandere Di base. In Descrizione, fare clic su
, immettere una descrizione della linea schematica e fare clic su OK. - In Stile selezionare uno stile di linea schematica.
È possibile eseguire una selezione di stili nel disegno corrente.
- In Sistema, selezionare il sistema di appartenenza della linea schematica.
È possibile eseguire una selezione di sistemi nel disegno corrente.
Suggerimento: È possibile creare strumenti linea schematica che fanno riferimento a stili e sistemi delle librerie di contenuto (file DWG). - In Orientamento, selezionare Assonometrico.
- In Piano assonometrico, selezionare il piano assonometrico in cui iniziare a disegnare: Sinistro, Superiore o Destro.
- Espandere Avanzato e in ID, selezionare o immettere un'etichetta di identificazione.
L'elenco degli ID disponibili viene determinato in base allo stile di linea schematica selezionato. È possibile selezionare un ID dall'elenco o immetterne uno diverso.
- Nel disegno, specificare il punto iniziale della linea o utilizzare gli snap schematici di AutoCAD MEP per connettere la linea ad un simbolo o ad un'altra linea.
- Continuare a specificare punti per disegnare la linea schematica.
- Per passare ad altri piani assonometrici nel corso del disegno, selezionare nel riquadro proprietà un altro piano assonometrico per Piano assonometrico, quindi continuare a specificare punti per disegnare la linea.
L'icona e i puntatori a croce UCS vengono adattati al piano assonometrico selezionato.
- Se necessario, nel riquadro proprietà, modificare le proprietà della linea schematica e aggiungere altre linee.
- Premere INVIO per uscire dal comando di aggiunta.
Disegno di una linea schematica nel piano assonometrico sinistro

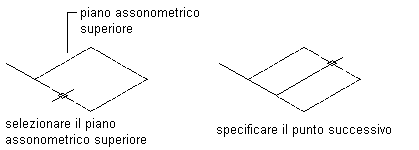

Disegno di una linea schematica nel piano assonometrico superiore

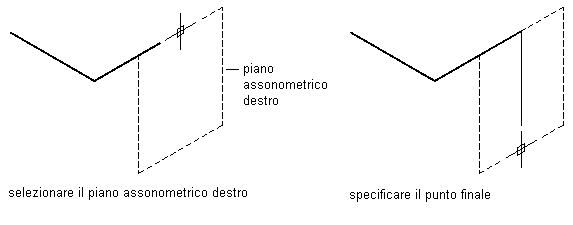

Disegno di una linea schematica nel piano assonometrico destro
