Come aggiungere simboli schematici in modalità ortogonale

Quando si disegna in modalità ortogonale, si inseriscono simboli schematici nel Sistema di Coordinate Globali (WCS). Nel sistema WCS gli assi X e Y rappresentano rispettivamente gli assi orizzontale e verticale. L'asse Z è perpendicolare al piano XY.

È possibile utilizzare il compasso per controllare il posizionamento dei simboli. È inoltre possibile utilizzare la modalità orto di AutoCAD® per limitare gli spostamenti del cursore all'asse orizzontale o verticale. L'allineamento ortogonale viene creato in base alle impostazioni correnti di griglia e snap. È possibile attivare o disattivare questi strumenti in qualsiasi momento.

I simboli schematici vengono connessi alle linee mediante ancoraggio.

  1. Nell'area di lavoro Schemi, avviare il comando di aggiunta procedendo in uno dei modi seguenti:
    • Aprire una tavolozza degli strumenti Schemi e selezionare uno strumento simbolo schematico.

      Se necessario, scorrere la tavolozza per visualizzare lo strumento. Agli strumenti vengono associate proprietà preconfigurate per gli oggetti creati; potrebbe pertanto non essere necessario o possibile specificare alcune delle proprietà dei simboli schematici indicate in questa procedura.

    • Selezionare una linea schematica e fare clic su scheda Linea schematicagruppo GeneraleInserisci simbolo.
    • Fare clic su scheda Iniziogruppo GeneraSimbolo schematico.
    • Immettere symboladd.
    Nota: Nel riquadro proprietà, indica che una proprietà è disponibile solo durante l'aggiunta di simboli schematici e non durante la modifica degli stessi.

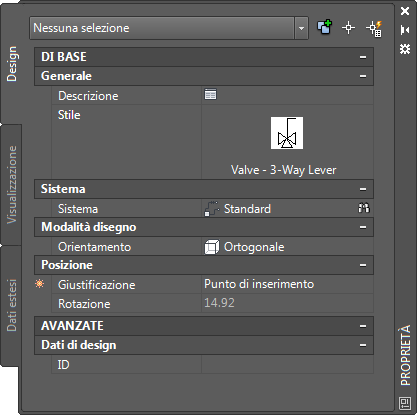

  2. Nel riquadro proprietà, se necessario, specificare o modificare il simbolo da aggiungere selezionando uno stile di simbolo schematico:
    Per selezionare uno stile di simbolo schematico... Procedere nel modo seguente...
    Nel disegno corrente Espandere Di base e Generale. In Stile, selezionare lo stile.
    All'interno di un disegno nella directory specificata come percorso di default del contenuto per i simboli schematici o nel disegno di stile indicato nelle proprietà di uno strumento selezionato nella barra Generale, fare clic su . Nel riquadro sinistro del foglio di lavoro Simbolo schematico, individuare e selezionare il disegno che contiene lo stile. Nel riquadro destro, selezionare lo stile e fare clic su OK.
  3. In Descrizione, fare clic su immettere una descrizione del simbolo schematico, quindi fare clic su OK.
  4. In Sistema, selezionare il sistema di appartenenza del simbolo schematico.

    È possibile eseguire una selezione di sistemi nel disegno corrente.

  5. Se in Modalità disegno è attivato Orientamento, selezionare Ortogonale.
    Nota: Se per lo stile selezionato non è impostata alcuna vista assonometrica, il campo Orientamento è di sola lettura ed è impostato su Ortogonale.
  6. In Giustificazione, selezionare il punto del simbolo da utilizzare come punto di inserimento.

    È possibile selezionare il punto di inserimento del blocco di vista che rappresenta il simbolo o uno degli altri nove punti sul dispositivo, ad esempio In alto a sinistra o In mezzo al centro.

  7. Espandere Avanzato e in ID, immettere l'ID da utilizzare per identificare il simbolo.

    È possibile aggiungere l'ID al diagramma sotto forma di etichetta. Lo stile di etichetta che si seleziona quando si aggiunge l'etichetta determina il carattere e le dimensioni dell'ID.

  8. Nel disegno, fare clic per specificare il punto di inserimento.

    Se si specifica un punto su una linea schematica, il simbolo viene inserito nella linea e allineato ad essa, acquisendo le funzioni di un simbolo in linea.

    Suggerimento: Per facilitare il posizionamento dei simboli schematici, utilizzare gli snap ad oggetto, ad esempio Vicino o Punto medio.
  9. Ruotare il simbolo nella posizione desiderata o immettere l'angolo di rotazione nella riga di comando.

    In alternativa, per accettare la rotazione di default, premere INVIO.

    Nota: La rotazione viene applicata solo ai simboli all'estremità della linea. La rotazione di un simbolo in linea viene determinata in base alla linea schematica in cui è inserito.
  10. Ripetere i due passaggi precedenti per inserire altri simboli con le stesse proprietà.

    È inoltre possibile modificare le proprietà nel riquadro e quindi aggiungere altri simboli.

  11. Premere INVIO per uscire dal comando di aggiunta.
