Per piano di lavoro si intende una funzione di modellazione che definisce la posizione di un piano in uno spazio tridimensionale (3D). Si tratta di un piano infinito che è possibile posizionare con qualsiasi orientamento nello spazio. È possibile impostarne l'offset da un piano di lavoro esistente o utilizzarlo come riferimento per una geometria tridimensionale. Nei piani di lavoro è possibile definire la geometria, le quote, i vincoli e i profili che costituiscono il modello parte. I piani di lavoro consentono di posizionare con facilità la geometria, operazione che risulta invece complessa utilizzando i parametri. Se si vincola la geometria ai piani di lavoro, è possibile controllare la posizione di questi ultimi. I piani di lavoro consentono di definire le relazioni delle caratteristiche e controllarle durante il posizionamento.
Un piano di lavoro viene visualizzato come oggetto bidimensionale rettangolare. La visualizzazione del piano di lavoro rappresenta soltanto una rappresentazione visiva del piano infinito, pertanto non è possibile spostarla o ridimensionarla. È possibile, tuttavia, controllarne la visibilità in modo che il modello sia visualizzabile facilmente. I piani di lavoro di offset e di riferimento sono definiti dall'utente e la flessibilità di cui sono dotati ne consente lo spostamento e la ridefinizione.
Quando si fa clic con il pulsante destro del mouse su un piano di lavoro nel browser delle parti, il piano viene evidenziato nell'area di modellazione. Quando si aggiungono geometria o quote utilizzando l'opzione Imposta vista del menu di scelta rapida Piano di lavoro, è possibile impostare una direzione di visualizzazione corrispondente a quella del piano di lavoro selezionato.
Nel Generatore di contenuti sono disponibili tre piani di lavoro di default che si intersecano all'origine degli assi X, Y e Z. I piani di lavoro consentono di iniziare a modellare le parti con facilità. È possibile aggiungere piani di lavoro in qualsiasi momento del processo di modellazione. Ogni piano di lavoro presenta il proprio sistema di coordinate interno. È possibile creare i piani di lavoro su qualsiasi piano nell'UCS (User Coordinate System) o nel WCS (World Coordinate System) corrente.
Nella finestra di dialogo Crea piano di lavoro è possibile aggiungere ad un modello i seguenti piani di lavoro preimpostati:
- Default
-
Crea i piani di lavoro ZX, YZ e XY standard del WCS.
- Personalizzato
-
Consente di creare un piano di lavoro che non è disponibile per i piani di lavoro predefiniti. I valori del piano di lavoro per le direzioni X e Y e per l'origine del piano sono definiti dall'utente nell'UCS corrente.
- Offset
-
Consente di creare un piano di lavoro al quale viene applicato un offset di distanza specificata a partire da un piano di lavoro di origine selezionato. Per ulteriori informazioni, vedere Piani di lavoro di offset e di riferimento.
- Riferimento
-
Consente di creare un piano di lavoro collegato alle estensioni della caratteristica del modificatore. Per ulteriori informazioni, vedere Piani di lavoro di offset e di riferimento.
- Alto
-
Crea un piano di lavoro che corrisponde alla vista Alto 3D standard.
- Basso
-
Crea un piano di lavoro che corrisponde alla vista Basso 3D standard.
- Anteriore
-
Crea un piano di lavoro che corrisponde alla vista Anteriore 3D standard.
- Posteriore
-
Crea un piano di lavoro che corrisponde alla vista Posteriore 3D standard.
- Sinistra
-
Crea un piano di lavoro che corrisponde alla vista Sinistra 3D standard.
- Destra
-
Crea un piano di lavoro che corrisponde alla vista Destra 3D standard.

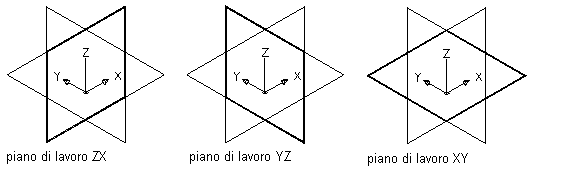

Visualizzazione dei piani di lavoro di default
