Intersection Point
Consente di individuare il punto di intersezione esplicito o esplicito di due elementi della geometria.
Proprietà
Specificare i parametri seguenti nel gruppo Properties.
| Point | |
| Point Number | Consente di specificare il numero di punto. Il valore di Point Number generato automaticamente è modificabile. |
| Point Codes | Indica i codici assegnati al punto. |
| Point Geometry Type | |
| Type | Consente di specificare i parametri per la definizione del punto di intersezione:
|
| Proprietà della geometria (due collegamenti) | |
| Link 1 | Consente di specificare il primo collegamento da intersecare. |
| Link 2 | Consente di specificare il secondo collegamento da intersecare. |
| Extend Link 1 | Se non esiste un'intersezione diretta, consente di estendere Link 1 fino ad individuare l'intersezione apparente con Link 2. |
| Extend Link 2 | Se non esiste un'intersezione diretta, consente di estendere Link 2 fino ad individuare l'intersezione apparente con Link 1. |
| Proprietà della geometria (pendenza collegamento e punto) | |
| Link | Consente di specificare il collegamento da intersecare. |
| Point | Consente di specificare il punto a partire dal quale iniziare l'intersezione, in base al valore Slope. |
| Extend Link | Se non esiste un'intersezione diretta, consente di estendere Link fino ad individuare l'intersezione apparente con la pendenza a partire dal punto. |
| Slope | Consente di specificare il valore della pendenza (%) rispetto al punto. Fare clic su [...] per aprire Expression Editor, in cui è possibile immettere o calcolare un valore. |
| Extend Slope | Se non esiste un'intersezione diretta, consente di estendere Slope fino ad individuare l'intersezione apparente con Link. |
| Reverse Slope | Consente di invertire il valore della pendenza. |
| Proprietà della geometria (pendenza a due punti) | |
| Point 1 | Consente di specificare il primo punto. |
| Slope 1 | Consente di specificare il valore della pendenza (%) rispetto a Point 1. Fare clic su [...] per aprire Expression Editor, in cui è possibile immettere o calcolare un valore. |
| Point 2 | Consente di specificare il secondo punto. |
| Slope 2 | Consente di specificare il valore della pendenza (%) rispetto a Point 2. Fare clic su [...] per aprire Expression Editor, in cui è possibile immettere o calcolare un valore. |
| Extend Link 1 | Se non esiste un'intersezione diretta, consente di estendere Link 1 fino ad individuare l'intersezione apparente con Link 2. |
| Extend Link 2 | Se non esiste un'intersezione diretta, consente di estendere Link 2 fino ad individuare l'intersezione apparente con Link 1. |
| Reverse Slope 1 | Consente di invertire il valore Slope 1. |
| Reverse Slope 2 | Consente di invertire il valore Slope 2. |
| Varie | |
| Comment | Indica le note relative al punto. I commenti possono essere visualizzati nel gruppo Preview. |
| Show Errors | Consente di visualizzare o nascondere gli errori di intersezione in Event Viewer. |
Esempi
Per vedere esempi dell'utilizzo di questo elemento di geometria, aprire il seguente file PKT di esempio:
Intersection Point Example.pkt

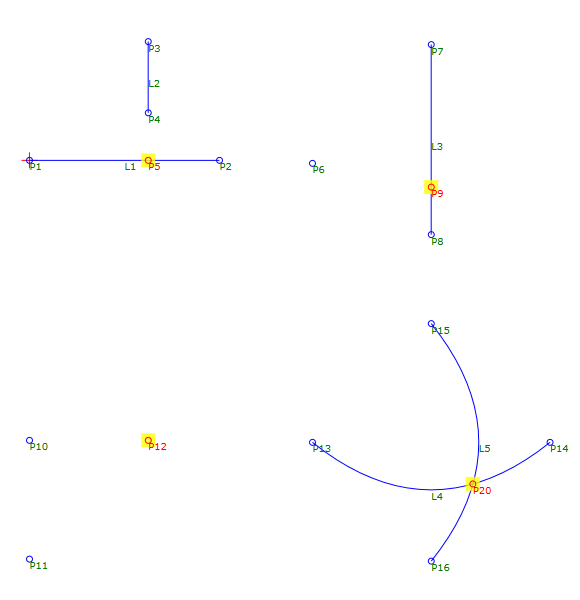

Nel file PKT di esempio sono disponibili quattro esempi di punti di intersezione. I singoli tipi di geometria dei punti vengono definiti in base a parametri quali i collegamenti e le pendenze. Nel diagramma di flusso, ciascun esempio viene creato in una sequenza distinta. Per esaminare i parametri, selezionare il punto di intersezione nel diagramma di flusso, quindi osservare la sezione Geometry Properties del pannello Properties.
Sono disponibili due esempi del tipo di geometria punto Two Links.
- Nel primo esempio, due collegamenti non si intersecano in modo esplicito. Viene selezionata la proprietà Extend Link 2, che estende il collegamento verticale per individuare l'intersezione apparente con Link 1.
- Nel secondo esempio sono illustrate due curve che si intersecano in un punto. Nota: Quando viene utilizzata una curva come collegamento di intersezione, il punto di intersezione viene posizionato nel punto in cui uno dei segmenti di arco tessellati della curva interseca l'altro oggetto. Se si modifica l'impostazione Arc Tessellation della curva, viene cambiata la posizione del punto di intersezione.
