Auxiliary Mark Point

Auxiliary Mark Point

È possibile aggiungere un punto contrassegno ausiliario in corrispondenza o in prossimità di un componente sezione tipo.

Nota: I punti contrassegno ausiliari non vengono visualizzati nella geometria definitiva del componente sezione tipo. Per aggiungere un punto contrassegno alla geometria definitiva del componente sezione tipo, utilizzare l'elemento Get Mark Point.

Proprietà

Specificare i parametri seguenti nel gruppo Properties.

Generale
Mark Name	Consente di specificare il nome del punto contrassegno.
Punto
Point Number	Consente di specificare il numero di punto. Il valore generato automaticamente è modificabile.
Anteprima
From Point	Consente di specificare il punto rispetto a cui è relativa la posizione del punto contrassegno.
Delta X	Consente di specificare lo scostamento orizzontale rispetto al punto di origine. Fare clic su [...] per aprire Expression Editor, in cui è possibile immettere o calcolare un valore.
Delta Y	Consente di specificare lo scostamento verticale rispetto al punto di origine. Fare clic su [...] per aprire Expression Editor, in cui è possibile immettere o calcolare un valore.
Varie
Comment	Indica le note relative al punto. I commenti possono essere visualizzati nel gruppo Preview.

Esempio

Per vedere un esempio dell'utilizzo di questo elemento di geometria, aprire il seguente file PKT di esempio:

Auxiliary Mark Point Example.pkt

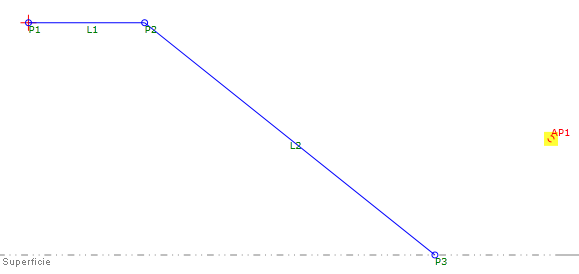

Nell'esempio, AP1 è il punto contrassegno ausiliario. I valori Delta X and Delta Y distano entrambi di 0,5 da P3, che da P2 si unisce in pendenza alla superficie obiettivo. Al variare della quota altimetrica della superficie, la posizione di P4 rispetto a P3 resta invariata.
