Il comando Crea layout secondario consente di creare un layout secondario della parte selezionata di un layout di fabbrica esistente, creato da una sovrapposizione o da un file DWG. Gli asset della fabbrica 2D da AutoCAD possono essere inclusi nel layout secondario, tuttavia gli asset della fabbrica 3D all'interno dell'area selezionata non vengono inclusi nel nuovo layout secondario.
È possibile creare un layout secondario di un layout di fabbrica DWG esistente attenendosi alla seguente procedura:
- Iniziare creando un nuovo layout tramite il comando Nuovo layout da DWG. In alternativa, è possibile creare un nuovo layout e aggiungervi una sovrapposizione DWG tramite il comando Aggiungi sovrapposizione DWG.
- Se nella sovrapposizione DWG esistono asset della fabbrica 2D da AutoCAD, verranno inclusi nel layout secondario. Tuttavia, non vengono inclusi gli asset della fabbrica 3D posizionati nel layout secondario.
- Fare clic su ALTO nel ViewCube per ottenere una vista piana (dall'alto) della sovrapposizione.
- Nella barra multifunzione fare clic sulla scheda Factory
gruppo Layout
Crea layout secondario. - Viene visualizzata la finestra di dialogo Crea layout secondario. Nel campo Nome nuovo layout secondario immettere un nome per il nuovo layout secondario. Specificare una posizione in cui memorizzare il file di layout secondario oppure fare clic sull'icona Sfoglia per individuare la posizione. Il percorso Posizione nuovo file è impostato automaticamente sul percorso di default del file DWG originale, ma non è necessario che il layout secondario venga memorizzato nella stessa posizione. Scegliere OK per salvare le modifiche.

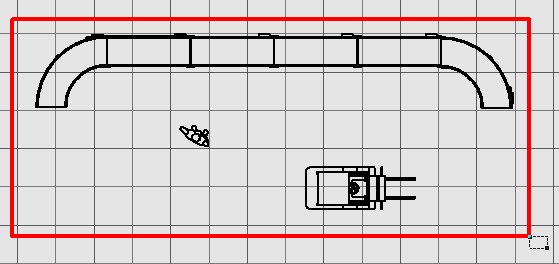

- Successivamente, nella finestra grafica viene visualizzato un glifo di gruppo di selezione tramite finestra. Selezionare due angoli opposti in diagonale che racchiudano completamente gli oggetti da includere nel layout secondario. Mentre si selezionano gli angoli, una finestra rettangolare viene visualizzata in rosso.
-
Dopo la selezione del secondo angolo opposto in diagonale, fare clic con il pulsante destro del mouse e selezionare Fatto dal menu contestuale a comparsa.
- Il layout secondario viene visualizzato in una nuova finestra di assiemi (.iam) di Factory. Il nome della sovrapposizione DWG viene visualizzato anche come un nodo nel Browser assiemi.
- Salvare il nuovo assieme del layout secondario.
- Tornare al layout di fabbrica originale, da cui è stato creato il layout secondario. Il nuovo layout secondario viene visualizzato come un nodo nel Browser assiemi con il nome con cui è stato salvato.
Nota: Qualsiasi layout secondario all'interno di un layout 3D viene automaticamente convertito in XRIF (riferimento esterno), al momento della sincronizzazione con AutoCAD Factory. Se il layout secondario contiene asset 3D pubblicati, tali asset vengono sostituiti con gli equivalenti 2D in AutoCAD. Per ulteriori informazioni sul comando Sincronizza AutoCAD, vedere l'argomento della Guida di Inventor Factory: Avvio dei flussi di lavoro di AutoCAD.
