Aggiunta o modifica di tubazioni

È possibile disegnare tubazioni in un modello o in una proposta. Le tubazioni sono indipendenti dal terreno. Non vengono posizionate sulla superficie, bensì al di sotto di essa. È possibile regolare le impostazioni di scostamento della quota altimetrica delle tubazioni o modificare direttamente tale quota altimetrica.

Lo snap delle tubazioni viene eseguito alle estremità di altre tubazioni, nonché ai connettori tubazione.

Come aggiungere tubazioni

1. Fare clic su .
2. Fare clic una volta su uno stile di tubazione per selezionarlo.
   Nota:

   • Se si desidera utilizzare stili di tubazione diversi da quelli visualizzati nel catalogo Seleziona stile disegno, è possibile creare e modificare stili di tubazione mediante la Tavolozza stili. Per ulteriori informazioni, vedere Informazioni sulla modifica degli stili.
   • Dopo avere disegnato una tubazione, è possibile modificarne lo stile. Per ulteriori informazioni, vedere Applicazione di stili a singoli oggetti.
3. Fare clic sul punto iniziale della tubazione e fare di nuovo clic per posizionare un punto per ogni curva.
4. Fare doppio clic per terminare il disegno della tubazione.

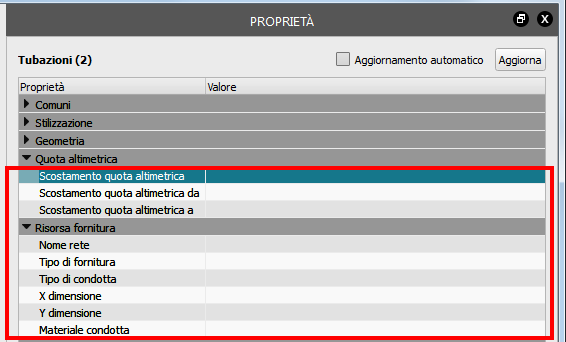

Come regolare la quota altimetrica di una tubazione mediante la tavolozza Proprietà

1. Con l'intera tubazione selezionata, visualizzare la tavolozza Proprietà.

2. Per posizionare una tubazione interrata, immettere un valore negativo in Scostamento quota altimetrica.
3. Per assegnare una rete alle tubazioni, da utilizzare in un secondo momento in AutoCAD Civil 3D, immettere un valore in Nome rete, nella sezione Risorsa fornitura.

Come regolare la quota altimetrica di una tubazione tramite gizmo

1. Disattivare la selezionabilità di tutti gli altri oggetti.

   Fare clic su per visualizzare Esplora modelli, quindi fare clic su per ogni layer ad eccezione delle tubazioni. Quando un layer è sbloccato (), diventa selezionabile.

2. Ridurre l'opacità della superficie, in modo da poter vedere le strutture interrate.

   Fare clic su Effetti visivi > Aspetto e spostare il dispositivo di scorrimento Opacità superficie verso sinistra.

3. Selezionare la tubazione da modificare.
4. Eseguire una delle operazioni indicate di seguito:

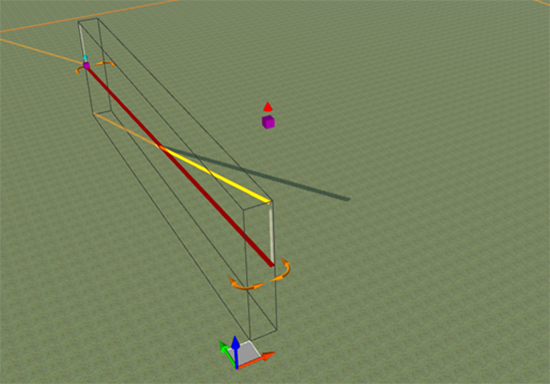

   • Spostare l'intera tubazione verso l'alto o verso il basso.

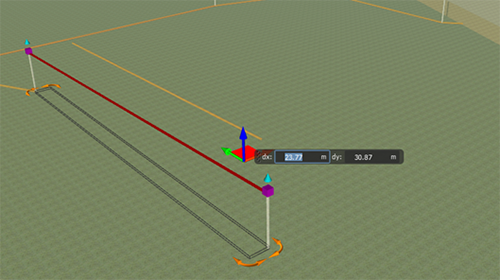

   • Regolare singoli vertici per spostare le sezioni della tubazione verso l'alto o verso il basso.



Nota: È possibile assegnare un attributo di rete alla tubazione nella tavolozza Proprietà. In seguito, la tubazione può essere importata e aggiunta ad una rete esistente di Civil 3D che presenta lo stesso nome. Fare clic con il pulsante destro del mouse sulla tubazione e scegliere Proprietà. Quindi, in Risorsa fornitura, immettere un nome nel campo Nome rete.

Condivisione di tubazioni in AutoCAD Civil 3D

È possibile esportare le tubazioni in formato IMX, quindi importare il file IMX in AutoCAD Civil 3D.

In AutoCAD Civil 3D viene letto il valore di quota altimetrica dei vertici della tubazione o del terreno. Le tubazioni vengono create in formato 2D. Tuttavia, se si modifica il vertice di una tubazione, la tubazione viene convertita in formato 3D. Se le tubazioni da esportare sono in formato 2D, affinché venga esportato il terreno è necessario esportare l'intero modello. In caso contrario, la quota altimetrica delle tubazioni non verrebbe rilevata da AutoCAD Civil 3D. Se le tubazioni sono in formato 3D, non è necessario esportare il terreno.
