Miglioramenti relativi a simboli e stili di simbolo

Modifica mediante doppio clic per i simboli

La modifica mediante doppio clic ora è disponibile per ulteriori tipi di simboli:
  • Simboli di stato della superficie
  • Riquadro di controllo della geometria
  • Simboli di saldatura

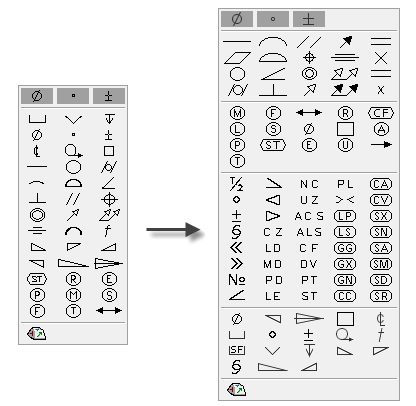

Elenco simboli migliorato nelle annotazioni del disegno

L'elenco a cui si accede mediante il pulsante Simboli contiene nuovi simboli, che possono essere inseriti in vari tipi di annotazioni del disegno.

L'elenco Simboli è suddiviso in sei segmenti: simboli comuni, Caratteristica geometrica, Simboli per l'asportazione di materiale, Simboli aggiuntivi, simboli generici e Mappa caratteri.

Nota: Lo stile Riquadro di controllo della geometria attivo controlla l'elenco dei simboli disponibili nelle annotazioni del disegno.

Ulteriori informazioni

Stili Simbolo di stato della superficie

Lo stile Simbolo di stato della superficie è stato aggiornato per fornire i formati di simbolo corrispondenti ad alcune norme di disegno. Quando si definisce uno stile Stato della superficie, nell'Editor stili e norme, selezionare la norma desiderata dall'elenco Riferimento norma.

Il campo Requisiti nel gruppo stile Stato della superficie mostra un'anteprima del simbolo di stato della superficie che corrisponde alla norma selezionata. Esempi di layout del simbolo (DIN ISO 1302 - 1992, DIN EN ISO 1302 - 2002 e JIS B 0031 - 2003) sono riportati nelle seguenti immagini:

Nota: Quando si apre un disegno creato in versioni precedenti di Autodesk Inventor, l'aspetto dei simboli di stato della superficie viene mantenuto. Per applicare un nuovo layout ai simboli di stato della superficie, modificare il Riferimento norma nello stile Stato della superficie.

Ulteriori informazioni

Miglioramenti ai simboli di stato della superficie

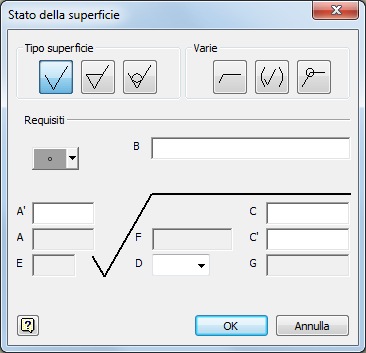

Sono disponibili i seguenti miglioramenti nella finestra di dialogo Stato superficie:

Layout del simbolo

Sono disponibili vari layout per i campi Requisiti. Il layout nella finestra di dialogo Stato della superficie corrisponde alla norma di disegno corrente.

Descrizioni comandi migliorate

Una descrizione comandi mostra una descrizione dettagliata di ogni campo Requisiti.

Inserisci simbolo

Utilizzare il pulsante Inserisci simbolo per aggiungere simboli grafici ad uno qualsiasi dei campi Requisiti.

Ulteriori informazioni

Miglioramenti al Riquadro di controllo della geometria

I seguenti miglioramenti sono disponibili nella finestra di dialogo Riquadro di controllo della geometria:

Campo delle note superiore

È disponibile un nuovo campo di modifica per aggiungere note nella parte superiore dei simboli del riquadro di controllo della geometria.

Insert Symbol

Utilizzare il pulsante Simboli per aggiungere simboli grafici ad uno qualsiasi dei campi di modifica.

Inserisci lettera

Utilizzare il pulsante Inserisci lettera per aggiungere una lettera ai campi di modifica. L'elenco Inserisci lettera sostituisce i pulsanti con singola lettera disponibili nella finestra di dialogo precedente.

Ulteriori informazioni

Formato unito per le note foro doppie

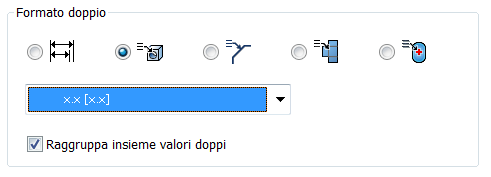

È disponibile una nuova opzione Raggruppa insieme valori doppi per supportare il posizionamento adiacente di quote doppie all'interno di note foro. L'opzione è disponibile nell'Editor stili e norme Stile quota scheda Unità alternative ed è selezionata per default.

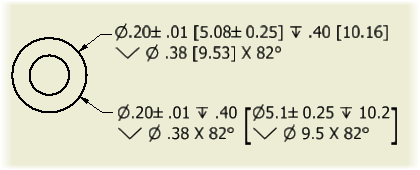

L'immagine seguente mostra due formati attualmente disponibili per le note foro con quote doppie. L'opzione Raggruppa insieme valori doppi è selezionata per la nota foro nella parte superiore e deselezionata per la nota foro nella parte inferiore.

Ulteriori informazioni

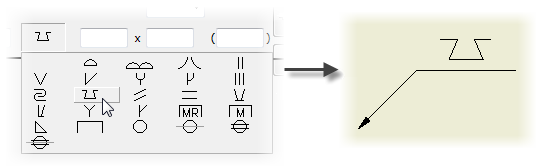

Simbolo di saldatura Giunto stampato

Il simbolo Giunto stampato viene aggiunto all'elenco di simboli di saldatura grafici.

Suggerimento: Per rendere disponibile il simbolo nel disegno, nello stile Simbolo di saldatura corrente, nell'elenco Filtro simbolo, selezionare il simbolo Giunto stampato.
