I file raster (o di immagine) sono dati basati su pixel, ad esempio fotografie digitali, che è possibile utilizzare come dati oggetto e dati di disegno. È possibile, ad esempio, visualizzare una fotografia aerea di una città sotto un layer di strade. I file raster vengono catalogati per ottimizzare le prestazioni. La procedura di creazione di un catalogo raster rientra nella procedura di caricamento.

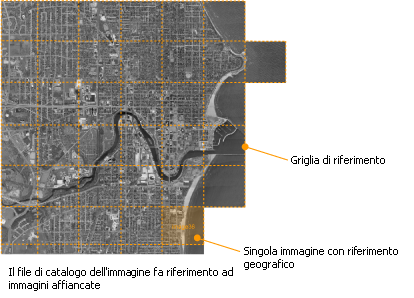

- Un file del catalogo raster contiene un elenco di file di immagine e le rispettive coordinate inferiore sinistra e superiore destra. Quando si accede ad un layer che fa riferimento ad un catalogo raster, il Server esegue la scansione del file di catalogo per individuare le immagini che corrispondono all'area visualizzata e quindi invia solo i dati relativi a tale area.
- Un file di immagine singolo deve essere georeferenziato, ovvero ad esso deve essere associato un file (ad esempio TFW per i file TIFF) che specifica la posizione dell'immagine all'interno del Sistema di Coordinate utilizzato nella Carta.
- I file TIFF, ECW e MrSID vengono caricati senza conversione. Tutti gli altri formati vengono convertiti in TIFF durante il processo di caricamento.
Formati di file di immagini raster
Nella tabella che segue viene fornita una breve descrizione dei formati di file di immagini raster supportati da Autodesk Infrastructure Studio:
| Formato | Estensione file | Descrizione |
|---|---|---|
| BMP | .bmp | Microsoft Windows Bitmap |
| CALS | .cal | Formato CALS MIL-R-28002A Type 1 |
| ECW | .ecw | Enhanced Compression Wavelet |
| GeoSPOT | .bil | Band Interleaved (GeoSPOT, altri) Notare che i file GeoSPOT necessitano dei file dell'indice dei colori associato, con estensione .clr. Il file CLR deve trovarsi nella stessa directory del file BIL. |
| JPEG | .jpg, .jpeg | Joint Photographic Experts Group |
| MrSID | .sid | Multi-Resolution Seamless Image Database |
| PNG | .png | Portable Network Graphic |
| TGA | .tga | Formato TrueVision Targa 2.0 |
| TIFF | .tif, .tiff | Tagged Image File Format |
Formati di file di riferimento geografico
Nella tabella che segue vengono elencati i formati di file raster supportati da Autodesk Infrastructure Studio e i file di riferimento geografico associati.
| Formati di file raster | Formati di file di riferimento geografico |
|---|---|
| .bmp | .bpw, .tab |
| .cal | .clw, .tab |
| .ecw | |
| .jpg/.jpeg | .jgw, .tab |
| .png | .pgw, .tab |
| .sid | |
| .tga | .taw, .tab |
| .tif/.tiff | .tfw, .tab |
