Impostazione del progetto Green Building Studio per l'analisi energetica

Durante l'esecuzione di una simulazione energetica per un modello di Revit, è possibile specificare il progetto Green Building Studio da utilizzare per le impostazioni di analisi.

Quando si utilizza un modello di Revit come base per l'analisi energetica, il modello di analisi energetica viene compresso in un file gbXML e inviato ad Autodesk Green Building Studio per l'analisi.

In Green Building Studio le simulazioni eseguite per il modello vengono memorizzate in un progetto. Il progetto GBS consente di definire il tipo di edificio, la posizione, la pianificazione degli orari di funzionamento e altre informazioni utilizzate per la simulazione.

1. Preparare il modello di Revit per l'analisi utilizzando il flusso di lavoro appropriato. Vedere Flusso di lavoro: analisi energetica.
2. Fare clic sulla scheda Analizzagruppo Analisi energetica (Esegui simulazione energetica).

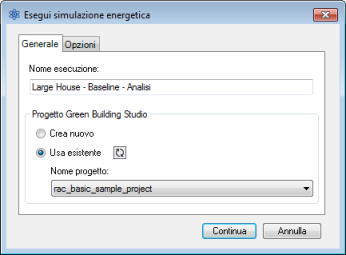

3. Nella finestra di dialogo Esegui simulazione energetica, in Green Building Studio Project, selezionare l'opzione appropriata:
   • Crea nuovo: il progetto GBS risultante estrae le informazioni dal modello di Revit per l'analisi.
     Importante: Se si seleziona Crea nuovo, il progetto GBS estrae le informazioni relative al tipo di edificio, alla posizione e alle altre impostazioni energetiche dal modello di Revit. Se successivamente si modificano queste informazioni in Revit, si esegue nuovamente la simulazione e si seleziona Usa esistente, le impostazioni non vengono aggiornate nel progetto GBS. Per verificare che il tipo di edificio, la posizione e le impostazioni energetiche utilizzati per l'analisi siano corretti, selezionare Crea nuovo ogni volta tali valori vengono modificati in Revit oppure modificare tali informazioni nel progetto GBS.

     I sistemi di riscaldamento, ventilazione e aria condizionata specificati per il modello di Revit rappresentano un'eccezione. Se si modifica il valore di Sistema riscaldamento, ventilazione e aria condizionata nella sezione Modello energetico - Servizi edificio della finestra di dialogo Impostazioni energetiche, tali modifiche vengono utilizzate nel progetto GBS per la simulazione energetica anche se si seleziona Usa esistente (Per l'analisi energetica non vengono utilizzate le informazioni ricavate dal parametroImpianto edificio nella sezione Modello dettagliato della finestra di dialogo Impostazioni energetiche).

   • Usa esistente: specifica il progetto GBS da utilizzare. Selezionare questa opzione se è stato impostato un progetto GBS con impostazioni avanzate per l'analisi. Ad esempio, è possibile utilizzare un progetto GBS per configurare impostazioni personalizzate per:
     • Nome del progetto
     • Fuso orario
     • Valuta
     • Costo unitario dell'elettricità
     • Costo unitario del gas naturale
     • Cronologia di fatturazione per i servizi pubblici erogati con dati meteorologici cronologici
     Nota: Se un progetto GBS esistente è basato su un modello di progetto, le opzioni di riscaldamento, ventilazione e aria condizionata definite dal modello verranno sostituite dal valore di Sistema riscaldamento, ventilazione e aria condizionata specificato nel modello di Revit (nella sezione Modello energetico - Servizi edificio della finestra di dialogo Impostazioni energetiche).

   Per ulteriori informazioni, consultare la Guida di Green Building Studio e cercare gli argomenti relativi alla creazione di un nuovo progetto.

4. Fare clic su Continua.
