Informazioni sulla creazione di stili di visualizzazione analisi

Utilizzare gli stili di visualizzazione dell'analisi per visualizzare i risultati di un'analisi generata da un modulo aggiuntivo.

Gli stili di visualizzazione analisi vengono salvati in modo permanente in Revit per l'utilizzo nelle viste di progetto. All'interno di una vista, è possibile selezionare uno stile diverso e applicarlo immediatamente ai risultati dell'analisi.

Nota: I risultati dell'analisi possono essere creati e visualizzati solo nell'ambiente di progetto. Non sono disponibili nell'Editor di famiglie.

È possibile utilizzare gli stessi stili riportati di seguito per la visualizzazione di risultati diversi in diverse viste del progetto.

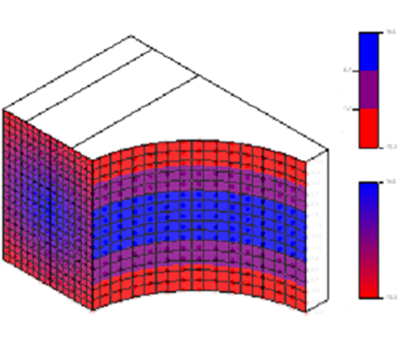

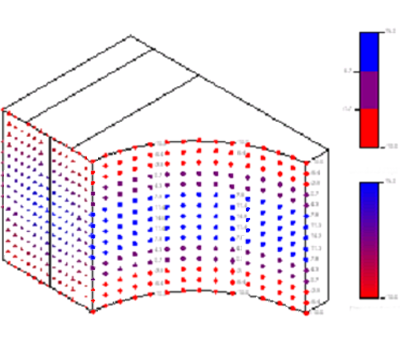

Superficie colorata I risultati dell'analisi vengono visualizzati sotto forma di superficie colorata.	Contrassegni con testo Visualizza una forma grafica colorata in corrispondenza di ogni punto dati. Ciascun punto presenta dei numeri configurabili corrispondenti che rappresentano i risultati dell'analisi.

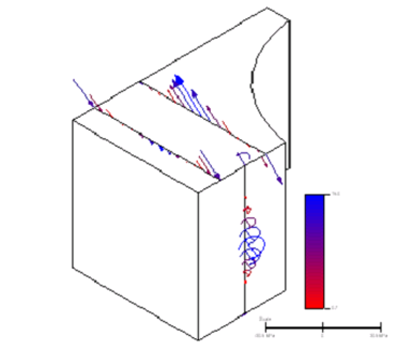

Diagrammi con testo Viene visualizzato un diagramma colorato generato dai punti dati di analisi. Il diagramma può contenere linee di intercettazione disegnate dalla curva al contorno del diagramma. Ciascun punto presenta dei numeri configurabili corrispondenti che rappresentano i risultati dell'analisi.	Vettori con testo Visualizza le frecce dei vettori colorate generate dai punti dati di analisi. Le linee vettoriali possono essere disegnate da/a/attorno agli assi dei punti dati. Ciascun punto presenta dei numeri configurabili corrispondenti che rappresentano i risultati dell'analisi.
Forma deformata Visualizza la deformazione del modello analitico. La deformazione è definita da un vettore di spostamento in corrispondenza di punti selezionati dall'utente su superfici analitiche e curve.

Nota: Quando si utilizzano Superficie colorata e Contrassegni con testo, i risultati dell'analisi non sono visibili nelle viste che utilizzano lo stile di visualizzazione Wireframe.
