I solai sono spesso utilizzati come componenti dei pavimenti e delle fondazioni (platee). I solai creati in AutoCAD Architecture possono essere utilizzati come riferimento in Revit ed essere ridisegnati e ricreati in questa applicazione.
Quando un solaio di AutoCAD Architecture viene importato in Revit, conserva le proprietà elencate di seguito:
- Descrizione del componente, che include un elenco degli elementi costitutivi del solaio, i relativi materiali e le dimensioni
- Spessore del solaio
- Nome dello stile in AutoCAD Architecture
- Nome del tipo (solaio)
Le seguenti proprietà vengono aggiunte al solaio importato:
- Livello di base
- Offset base
- Scala dell'istanza (definita durante l'importazione)
- Nome dell'istanza (nome del file DWG importato)
Come importare un solaio da AutoCAD Architecture
- In Revit creare o aprire il progetto nel quale si desidera importare il solaio di AutoCAD Architecture.
- Nel Browser di progetto, selezionare la vista nella quale visualizzare il solaio importato.
- Importare il disegno di AutoCAD Architecture in Revit, come descritto in Importazione e collegamento di file CAD.
Quando si importa un file DWG o DXF in Revit, è possibile scegliere se importare tutti i layer, tutti i layer visibili o soltanto i layer selezionati. Una volta importati, i layer possono essere eliminati singolarmente in Revit in qualsiasi momento.

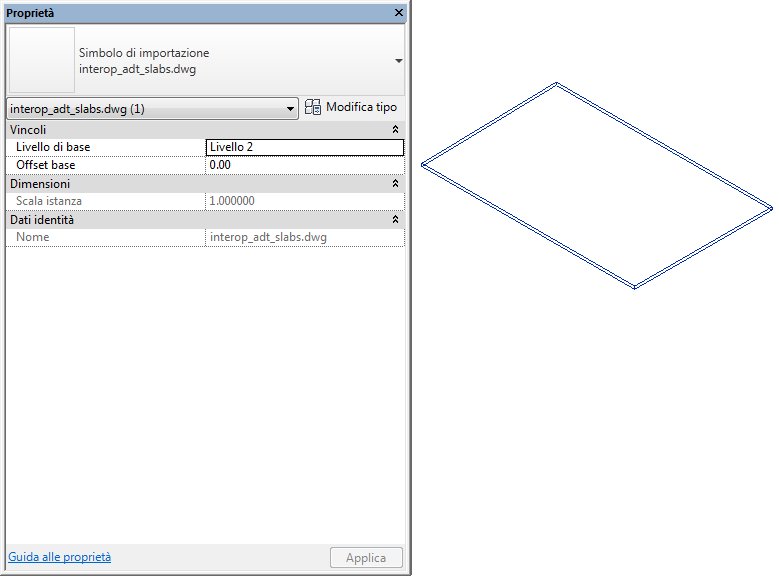

Il disegno importato viene visualizzato come un unico simbolo di importazione.
- Per ulteriori informazioni sugli oggetti importati, fare clic sulla scheda Modifica <nome file>
gruppo Istanza importata
(Query), quindi selezionare il blocco di solai per cui si desidera eseguire la query. Viene visualizzata una finestra di informazioni in cui sono indicati il tipo di oggetto, il nome del blocco (corrispondente al nome del disegno importato), il layer e il nome dello stile, se disponibili.
Per uscire dalla modalità Query, premere ESC.
Nota: Il disegno importato può essere esploso interamente o in parte. Per utilizzare oggetti strutturali importati, eseguire un'esplosione parziale. - Fare clic sulla scheda Modifica | <nome file>gruppo Istanza importatamenu a discesa Esplodi
(Esplodi parzialmente). L'esplosione parziale di un disegno importato consente di visualizzare le proprietà dei singoli oggetti.
Solaio di AutoCAD Architecture parzialmente esploso in Revit
- Per creare una platea di Revit, fare clic sulla scheda Strutturagruppo Fondazione menu a discesa Platea
(Platea). - Fare clic sulla scheda Modifica | Crea contorno pavimentogruppo Disegna
(Linea). - Ricalcare il perimetro del solaio importato.
- Fare clic su
(Termina modalità di modifica). - Se il disegno non deve essere riesportato in AutoCAD Architecture e la geometria importata non è più necessaria, eliminarla in uno dei seguenti modi:
- Selezionare il simbolo di importazione del solaio importato e premere CANC.
- Selezionare il simbolo di importazione, quindi fare clic su Modifica | <nome file>gruppo Istanza importata
(Elimina layer) per eliminare tutti i layer del solaio. - Se il disegno è stato collegato in Revit, fare clic sulla scheda Gestiscigruppo Gestisci progetto
(Gestisci collegamenti), quindi scaricare il disegno collegato da Revit. Nota: Se necessario, è possibile ricaricare il file in un secondo momento.
