Divisione di una superficie mediante riferimenti intersecanti

Nell'ambiente di progettazione concettuale, è possibile dividere una superficie mediante l'intersezione di livelli 3D, piani di riferimento e curve disegnati nei piani di riferimento.

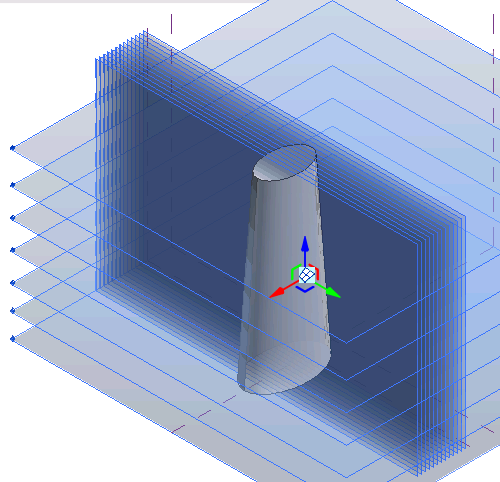

1. Aggiungere i livelli e i piani di riferimento desiderati. Se necessario, disegnare curve sui piani di lavoro paralleli alla forma.
2. Selezionare la superficie da intersecare. Se non è possibile selezionare una superficie, attivare l'opzione Seleziona elementi da superficie.
3. Fare clic sulla scheda Modifica | Formagruppo Dividi (Dividi superficie).
4. Disattivare le griglie UV.
5. Fare clic su Modifica | Formagruppo Griglie UV e intersezioni (Intersezioni).

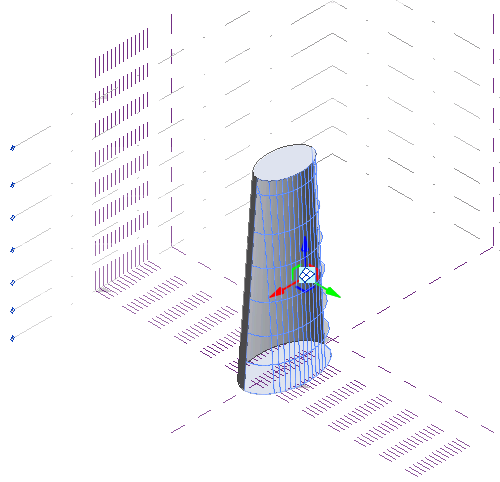

6. Selezionare tutti i livelli, piani di riferimento e curve disegnate su piani di riferimento che divideranno la superficie.

7. Fare clic su Modifica | Formagruppo Griglie UV e intersezioni (Termina). In alternativa, fare clic su (Annulla) per ignorare i riferimenti selezionati e chiudere lo strumento Intersezioni.

La rimozione di livelli o piani consente di rimuovere le divisioni sulla superficie.
