Quando si esegue un'analisi energetica di un modello di edificio, il modello energetico mostra superfici analitiche con spazi e i bordi irregolari.

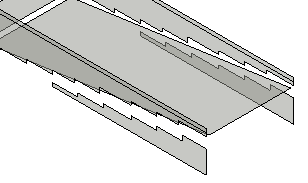

Ad esempio, nell'immagine seguente vengono mostrate le superfici analitiche create nel modello energetico per rappresentare una rampa inclinata e i muri contigui. Le superfici analitiche per i muri mostrano spazi nei punti in cui vengono intersecate dalla rampa inclinata. Gli spazi presentano bordi irregolari.

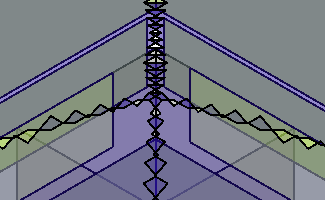

L'immagine seguente illustra un altro caso in cui le superfici analitiche che rappresentano le parti di un tetto mostrano linee irregolari.
Problema: gli spazi di piccole dimensioni e i bordi irregolari hanno poca o nessuna importanza ai fini dell'analisi e sono presenti soprattutto per migliorare le prestazioni di analisi.
Le aree delle superfici analitiche utilizzate per l'analisi energetica sono approssimazioni delle superfici degli elementi del modello. Il modello energetico generato automaticamente potrebbe contenere degli spazi tra le superfici analitiche e i bordi irregolari. Queste lavorazioni del modello energetico potrebbero avere un aspetto insolito, ma non influenzano la precisione dei risultati della simulazione energetica.
L'opzione Risoluzione superficie analitica della finestra di dialogo Impostazioni energetiche consente di specificare il grado di corrispondenza delle superfici analitiche alle superfici degli elementi di costruzione che rappresentano. Un valore di risoluzione più piccolo può allineare maggiormente le aree delle superfici analitiche con le aree delle superfici degli elementi di costruzione. Tuttavia, la modifica produrrà una simulazione energetica che richiederà più tempo, pur non essendo molto più precisa.
Soluzione: questo problema non richiede alcuna azione.
