In questa fase calcoleremo le forze indotte dal flusso sull'automobile utilizzando lo strumento Parete della finestra di dialogo Risultati.

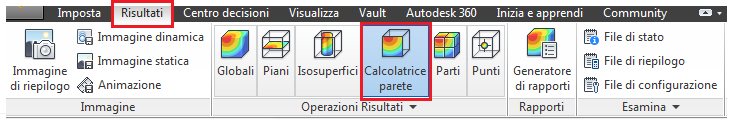

Per valutare le forze su superfici parete, fare clic su Calcolatrice parete nella scheda Risultati:
Mostrare il modello ombreggiato per rendere più facile la selezione delle superfici nel passaggio successivo. A tale scopo:
- Fare clic su Stile di visualizzazione nella barra degli strumenti Accesso rapido.
- Selezionare Ombreggiato.
Nella finestra di dialogo Risultati della parete, fare clic su Seleziona tutto:

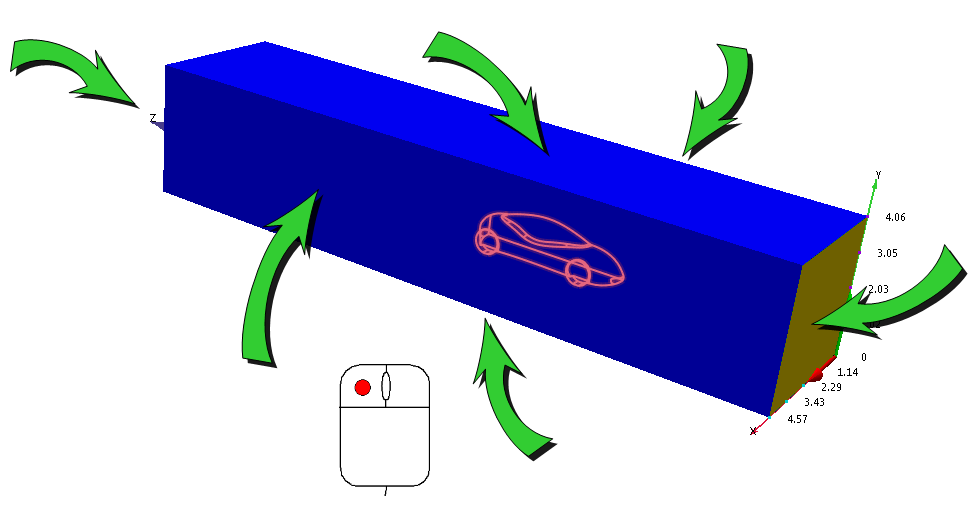

Fare clic su tutte le superfici esterne all'auto in modo da deselezionarle:
Nota: Si tratta dell'entrata, dell'uscita e dei quattro lati della galleria del vento. Se una superficie viene deselezionata, i relativi bordi non vengono più evidenziati in rosso.
Selezionare Forza
Fare clic su Calcola.
Nota: Viene visualizzata automaticamente la scheda Output.
Scorrere verso la parte inferiore dell'elenco. La forza totale dell'auto viene indicata nella sezione Riepilogo dell'elenco di output.
Complimenti. L'esercizio è stato completato. Fare clic qui per tornare all'introduzione alle esercitazioni.
