Ciascuna esercitazione presenta un diverso tipo di applicazione che spesso verrà risolto con Autodesk® CFD. Tutte le esercitazioni descrivono l'intero processo, dall'avvio della geometria CAD fino alla visualizzazione dei risultati. In alcune esercitazioni verranno confrontati i risultati dopo aver apportato modifiche alla geometria e alle impostazioni.
Raccolta di esercitazioni
Ogni esercitazione della raccolta è relativa ad un tipo di applicazione, fenomeno di flusso o elemento funzionale diverso in Autodesk® CFD:
| Nome dell'esercitazione | Descrizione |
|
Viene simulata la distribuzione del flusso d'aria attraverso un collettore con tre porte di uscita. |
|
|
Viene creato un modello che contiene le impostazioni per l'esercitazione relativa al rubinetto. Si avrà la possibilità di utilizzarlo nella relativa esercitazione. |
|
|
Viene studiato il flusso d'acqua attraverso un semplice rubinetto per uso domestico. Nel rubinetto entrano un flusso di acqua calda e uno di acqua fredda, che si combinano nella regione di miscelazione ed escono attraverso l'uscita. |
|
|
Vengono simulati il flusso e il trasferimento termico all'interno di un involucro per dispositivi elettronici. |
|
|
Convezione naturale intorno ad un modulo per telecomunicazioni |
Vengono simulati il flusso d'aria e la distribuzione della temperatura dovuti alla convezione naturale all'interno e intorno ad un modulo per telecomunicazioni sigillato. |
|
Convezione naturale interna in un modulo per telecomunicazioni |
Viene analizzata la distribuzione del flusso d'aria e delle temperature in un modulo per telecomunicazioni sigillato che viene raffreddato solo per convezione naturale. |
|
Viene studiata l'aerodinamica dei flussi esterni intorno ad una vettura sportiva. |
|
|
Vengono calcolati il flusso stazionario e la cronologia temporale della distribuzione della temperatura in una valvola EGR nelle automobili. |
|
|
Viene modellato il flusso su un proiettile che si sposta a Mach 1.5 nell'aria a livello del mare. |
|
|
Viene studiato il flusso comprimibile in un ugello convergente-divergente. |
|
|
Viene simulato il flusso in una pompa centrifuga con pale rivolte all'indietro. |
|
|
Viene simulato il movimento fluidodinamico lineare all'interno di una valvola di ritegno assiale per determinare la distanza di apertura della valvola per una determinata portata di acqua. |
|
|
In questa esercitazione, un edificio vicino ha un problema: non c'è sufficiente ombra. Un albero di fronte ad un edificio fornisce poca protezione dal sole. |
|
|
Utilizzando i gruppi di entità CAD e il Generatore studi di progettazione, verrà creato uno studio di progettazione con quattro progetti e verranno assegnate tutte le impostazioni. Dopo aver eseguito una volta l'avvio da CAD, verrà utilizzato Gestione risolutori per eseguire tutti e quattro i progetti. |
|
|
In questa esercitazione, verranno utilizzate le mesh adattive per condurre uno studio della sensibilità della mesh di una valvola EGR di un'automobile. |
|
|
Studio sul sistema di ventilazione più adatto per le persone |
Viene simulata la ventilazione nella sala esposizioni di un museo. L'obiettivo è di valutare l’efficacia del sistema di ventilazione in due modalità di funzionamento diverse: estate e inverno. |
Formato delle esercitazioni

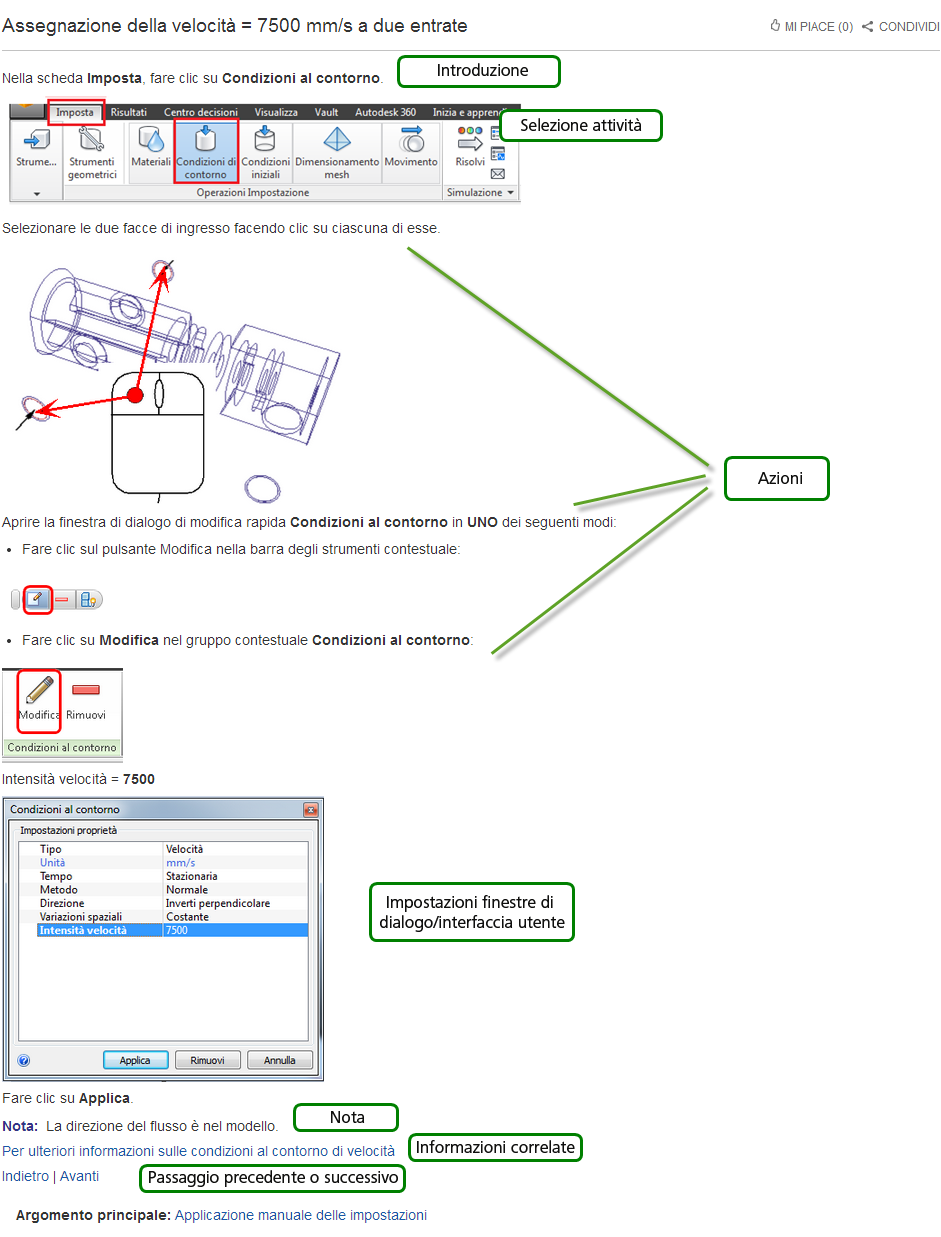

Ciascuna esercitazione è divisa in passaggi che verranno visualizzati nella relativa sezione. Tutti i passaggi condividono un formato simile, come illustrato in questo esempio:
- Spesso l'introduzione descrive lo scopo della fase. Essa può contenere anche un'azione che consente di modificare l'operazione.
- Quando un'azione richiede un clic del mouse sul modello, vengono indicati il pulsante del mouse e la posizione sul modello appropriati.
- In molte fasi, per riepilogare le azioni viene visualizzata la finestra di dialogo dell'interfaccia utente debitamente compilata.
- Spesso le informazioni aggiuntive vengono fornite attraverso una Nota.
- Se necessario, nella fase viene inserito un collegamento alle informazioni correlate. Utilizzare questa funzionalità per ottenere ulteriori informazioni sull'oggetto della fase.
- Una volta completata la fase, passare a quella successiva facendo clic sul collegamento Avanti, che si trova nell'angolo inferiore sinistro.
Visualizzazione della Guida in linea durante le esercitazioni
Un modo pratico per eseguire gli esempi consiste nell'affiancare il browser e Autodesk® CFD. La maggior parte delle fasi utilizza un layout compatto che viene visualizzato in maniera ottimale anche con una larghezza ridotta della finestra del browser.
