Nei passaggi seguenti, procederemo alla creazione di gruppi di componenti simili per assegnare le condizioni al contorno, le dimensioni della mesh e i materiali.
Nella scheda Imposta, fare clic su Materiali.
Esistono diversi modi per creare i gruppi e aggiungervi parti. Applicheremo un metodo diverso per ciascun gruppo.
Fare clic col pulsante destro del mouse sul ramo Gruppi e selezionare Crea nuovo gruppo:
Digitare small-chips come nome del gruppo. Lasciare Geometrico come tipo di gruppo.
Fare clic su OK.

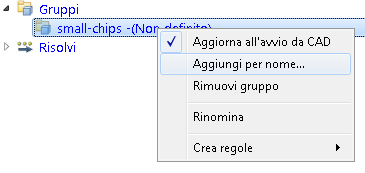

Sulla barra Studio di progettazione, fare clic con il pulsante destro sul gruppo small-chips, quindi selezionare Aggiungi per nome.
Nella finestra di dialogo Aggiungi per nome, selezionare la casella Espressione regolare. Digitare "S-CHIP" (questa opzione distingue tra maiuscole e minuscole).
Fare clic su OK.

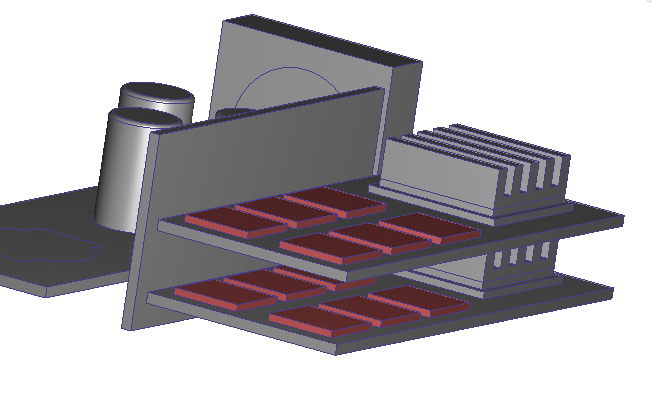

Se le parti del modello sono tutte denominate "Parte*", il gruppo non viene popolato. Per aggiungere i piccoli chip al gruppo, selezionare tutti e dodici i chip:
Fare clic con il pulsante destro del mouse all'esterno del modello e scegliere Gruppo > Crea gruppo. Nella finestra di dialogo Aggiungi al gruppo, selezionare Aggiungi a gruppo esistente, quindi selezionare small-chips e fare clic su OK. Per terminare, fare clic con il pulsante destro del mouse all'esterno del modello e scegliere Deseleziona tutto.
