Data la natura specifica dei rubinetti, è importante che l'acqua in uscita abbia una distribuzione della temperatura che sia il più uniforme possibile.
Un'ampia variazione della temperatura potrebbe essere molto fastidiosa per l'utente e portare a bruciature dovute all'acqua troppo calda. In questo passaggio, verrà creato un grafico XY della temperatura lungo l'uscita. Questo è un metodo chiaro e visivo per valutare la variazione di temperatura nell'uscita.
Fare clic con il pulsante destro del mouse sul piano e selezionare Ombreggiato.
Per visualizzare il piano dei risultati della temperatura, nel gruppo contestuale Piani, selezionare Temperatura dal menu Risultato.
Fare clic sul piano, quindi fare clic sull'icona Allineamento della superficie. Selezionare la superficie di uscita.
Fare clic con il pulsante destro del mouse sul piano e scegliere Grafico XY.

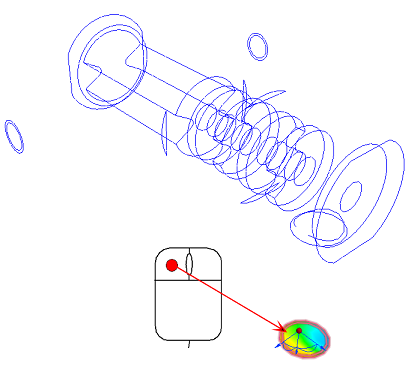

Fare clic su Aggiungi tramite selezione. Fare clic su Aggiungi punti e selezionare due punti su entrambi i lati del piano:
Fare clic sul pulsante Grafico.
Fare clic su Riepilogo nella parte superiore della finestra di dialogo di stampa.
