In questa esercitazione, studiamo il flusso d'acqua attraverso un semplice rubinetto per uso domestico. Nel rubinetto entrano un flusso di acqua calda e uno di acqua fredda, che si combinano nella regione di miscelazione ed escono attraverso l'uscita.

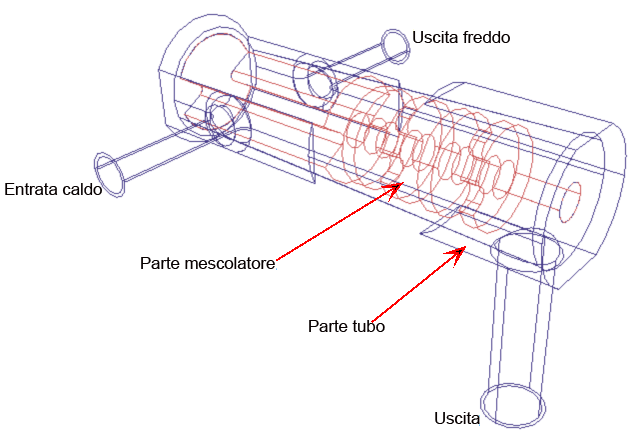

Il modello CAD è composto da due parti solide. È possibile utilizzare gli strumenti di geometria di Autodesk® CFD per creare la parte interna per simulare l'acqua. Il tubo e il divisore di miscelazione sono realizzati in rame.
Eseguiremo il flusso e il trasferimento di calore utilizzando la convezione automatica forzata. Questa passa automaticamente tra le parti del flusso e del trasferimento di calore dell'analisi.
Argomenti principali
- Flusso dei liquidi in un dispositivo di tipo valvola
- Creazione del volume di flusso utilizzando gli strumenti di geometria
- Trasferimento termico combinato e per convezione forzata
- Dimensionamento automatico delle mesh
- Convezione automatica forzata
- Creazione di superfici di taglio
- Visualizzazione di vettori e tracce delle particelle
- Centro decisioni
- Valori critici
Obiettivi
- Valutare la distribuzione del flusso attraverso il rubinetto
- Valutare l'uniformità della temperatura dell'acqua che esce dal rubinetto
- Misurare la caduta di pressione lungo il rubinetto
- Confrontare la caduta di pressione dopo la modifica dell'impostazione
- Confrontare il gradiente di temperatura sfumatura per i due scenari
