Nella scheda Imposta, fare clic su Risolvi:
Fare clic sulla scheda Proprietà fisiche.
Flusso = On
Comprimibilità = Comprimibile
Temp. totale =162
Unità temp. totale = Celsius

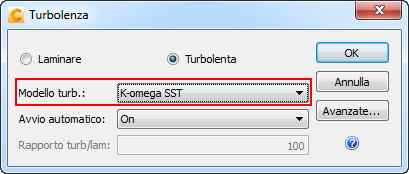

Fare clic sul pulsante Turbolenza. Nella finestra di dialogo Turbolenza, impostare Modello turb. su K-omega SST e fare clic su OK:
Fare clic sulla scheda Controllo.
Iterazioni da eseguire = 1000
Fare clic sul pulsante Grandezze risultati.

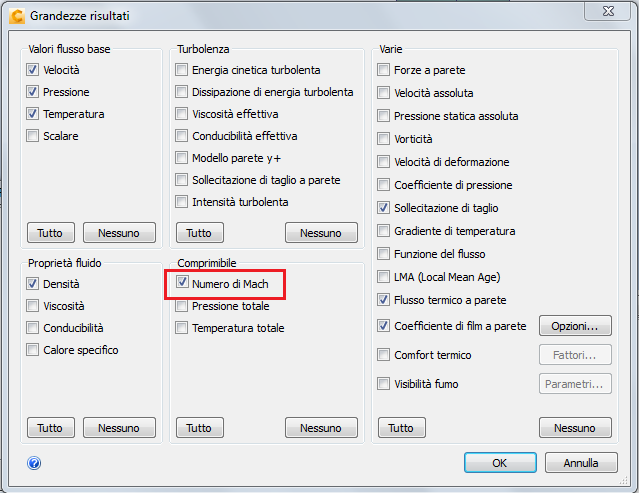

Attivare l'output del numero di Mach selezionando Numero di Mach. Fare clic su OK.

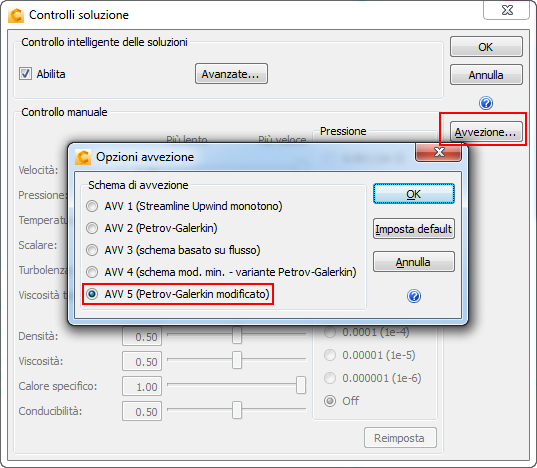

Fare clic sul pulsante Controllo soluzione. Nella finestra di dialogo Controlli soluzione, fare clic su Avvezione... Nella finestra di dialogo Opzioni avvezione, selezionare AVV 5. Chiudere entrambe le finestre di dialogo.
Fare clic su Risolvi per avviare l'analisi.
La valutazione automatica della convergenza probabilmente arresterà l'analisi prima di raggiungere 1000 iterazioni. Per eseguire iterazioni aggiuntive, seguire questi passaggi per disabilitare l'opzione Valutazione automatica della convergenza:
|
1. Nella scheda Controllo, fare clic sul pulsante Controllo soluzione nella finestra di dialogo Risolvi. 2. Nella finestra di dialogo Controlli soluzione, fare clic sul pulsante Avanzate. 3. Nella finestra di dialogo Controllo soluzione avanzato, deselezionare Valutazione automatica della convergenza. 4. Chiudere entrambe le finestre di dialogo. 5. Nella finestra di dialogo di modifica rapida Risolvi, fare clic sul pulsante Risolvi per continuare l'analisi. |
