Lavorazioni basate su schizzo

Tutti i comandi riportati di seguito si trovano nella sezione Superfici del pannello CREA.

Estrusione

Utilizzare CREAEstrusione per creare una superficie o un componente aggiungendo profondità a un profilo aperto o chiuso.

Informazioni importanti sul comando:

• Le descrizioni comandi del cursore illustrano le procedure da eseguire.
• È possibile selezionare uno o più profili dello schizzo, entità dello schizzo, facce del modello o spigoli del modello per l'estrusione.
  • Le selezioni multiple devono essere complanari e devono trovarsi nello stesso componente.
  • Utilizzare Concatenamento per selezionare automaticamente più entità connesse in modo tangenziale.
• Utilizzare i manipolatori e i campi di immissione dei dati della finestra di dialogo per impostare i valori di Distanza e Angolo di rastremazione.

Rivoluzione

Utilizzare CREARivoluzione per creare una superficie eseguendo lo sweep dello schizzo e della geometria del modello attorno a un asse.

Informazioni importanti sul comando:

• Le descrizioni comandi del cursore illustrano le procedure da eseguire.
• È possibile selezionare uno o più profili dello schizzo, entità dello schizzo, facce del modello o spigoli del modello per la rivoluzione.
  • Le selezioni multiple devono essere complanari e devono trovarsi nello stesso componente.
  • Utilizzare Concatenamento per selezionare automaticamente più entità connesse in modo tangenziale.
• Per l'asse, è possibile utilizzare una linea nel profilo o un'entità separata.
  • Un asse con offset produce un foro assiale nella lavorazione.
  • Se l'asse non si trova sul piano dello schizzo, viene temporaneamente proiettato sul piano.
  • L'asse non può intersecare l'area di cui si desidera eseguire la rivoluzione.
• Utilizzare i manipolatori e i campi di immissione dei dati della finestra di dialogo per impostare il valore di Angolo.

Sweep

Utilizzare CREAPiù superficiSweep per creare una lavorazione di superficie eseguendo lo sweep dello schizzo e della geometria del modello lungo una traiettoria.

Informazioni importanti sul comando:

• Le descrizioni comandi del cursore illustrano le procedure da eseguire.
• È possibile selezionare uno o più profili dello schizzo, entità dello schizzo, facce del modello o spigoli del modello per lo sweep.
  • Le selezioni multiple devono essere complanari e devono trovarsi nello stesso componente.
  • Utilizzare Concatena selezione per selezionare automaticamente più entità connesse in modo tangenziale.
• Le traiettorie delle lavorazioni sweep possono essere:
  • Uno schizzo o uno spigolo del modello.
  • Dritte o curve con un raggio maggiore della larghezza del profilo.
  • Entità connesse in modo tangenziale. Utilizzare Concatena selezione per selezionare automaticamente più segmenti.
  • Non è possibile definire traiettorie in cui il profilo si autointerseca.
• Utilizzare i manipolatori e i campi di immissione dei dati della finestra di dialogo per impostare il valore di Distanza. I valori sono compresi tra 0 e 1, dove 1 corrisponde all'intera lunghezza della traiettoria.
• Selezionare l'Operazione booleana appropriata per le esigenze di modellazione specifiche.

Loft

In questo loft è utilizzata la curvatura naturale.

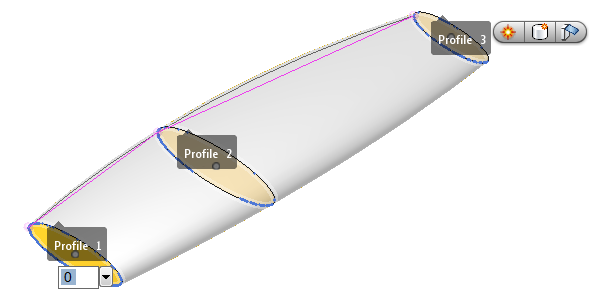

In questo loft è utilizzata una traiettoria della linea d'asse.

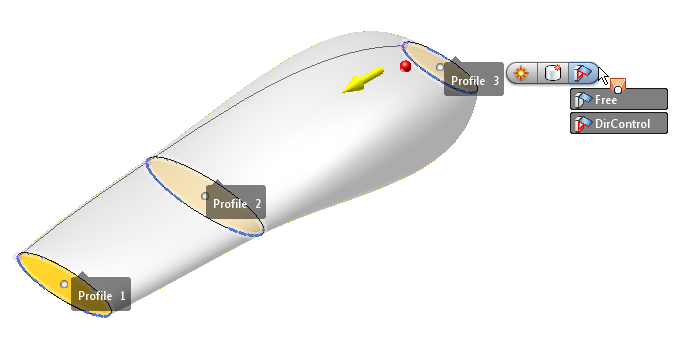

In questo loft è utilizzato il controllo direzionale in corrispondenza dell'ultimo profilo.

Utilizzare CREAPiù superficiLoft per creare una lavorazione di superficie levigata che crei una transizione tra due o più profili o facce dello schizzo.

Informazioni importanti sul comando:

• Le descrizioni comandi del cursore illustrano le procedure da eseguire.
• La disponibilità di alcune impostazioni dipende dalla selezione di altre impostazioni. Ad esempio, Unisci spigoli non è disponibile quando è attivata l'impostazione Concatena selezione.
• Selezionare più profili dello schizzo e facce del modello in base alla direzione del loft.
  • Per un loft specifico, è possibile selezionare profili aperti o chiusi, ma non entrambi.
• È possibile selezionare una traiettoria della linea d'asse o guide per definire la direzione e la curvatura del loft.
  • Utilizzare Concatena selezione per selezionare automaticamente gli spigoli connessi.
  • Utilizzare Unisci spigoli per includere gli spigoli adiacenti come un unico profilo.
• Selezionare Chiuso per connettere il primo e l'ultimo profilo creando un loft chiuso.

Tubo

Utilizzare CREAPiù superficiTubo per creare una lavorazione di superficie eseguendo lo sweep di una sezione trasversale lungo una traiettoria.

Informazioni importanti sul comando:

• Le descrizioni comandi del cursore illustrano le procedure da eseguire.
• È possibile selezionare le entità delle traiettorie dei tubi singolarmente o in catena.
• Utilizzare i manipolatori e i campi di immissione dei dati della finestra di dialogo per impostare i valori di Distanza e Dimensione sezione.
  • I valori di Distanza sono compresi tra 0 e 1, dove 1 corrisponde all'intera lunghezza della traiettoria.
  • Per impostare le quote, è inoltre possibile fare clic sulle frecce a discesa nella finestra di dialogo, quindi selezionare le quote e l'opzione Misura o Ripeti ancoraggio.
  • Selezionare l'Operazione booleana appropriata per le esigenze di modellazione specifiche.

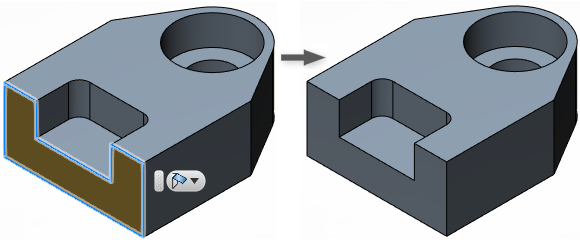

Superficie delimitata

Utilizzare CREASuperficie delimitata per sostituire un superset o una faccia solida mancante.

Informazioni importanti sul comando:

• Le descrizioni comandi del cursore illustrano le procedure da eseguire.
• Selezionare lo spigolo di una faccia mancante.
  • Impostare Abilita catena per creare automaticamente un profilo chiuso da spigoli connessi.
• Utilizzare le impostazioni di Continuità per creare la curvatura di superficie desiderata:
  • Collegamento consente di creare una superficie con spigoli G0 (gli spigoli della nuova superficie vengono collegati ad angolo).
  • Tangente consente di creare una superficie con spigoli G1 (gli spigoli della nuova superficie sono tangenziali).
  • Curvatura consente di creare una superficie con spigoli G2 (gli spigoli della nuova superficie vengono uniti con curvatura continua).
• Selezionare l'Operazione booleana appropriata per le esigenze di modellazione specifiche.
