Inventor からのモデルのエクスポート

まず Inventor を使用して、モデルを SAT ファイルとしてエクスポートします。

Autodesk Inventor を開き、パーツを SAT 形式でエクスポートする:

システムに Autodesk Inventor 2015 がインストールされていない場合は、スキップして次のレッスン(「3ds Max にモデルを読み込む」)に進むことができます。

1. Autodesk Inventor を起動します。
2. リボン [起動](Launch)パネルで、 ([開く](Open))をクリックします。 3ds Max チュートリアル プロジェクトで 3ds Max フォルダを参照し、ファイル blade_clamp.ipt を開きます。

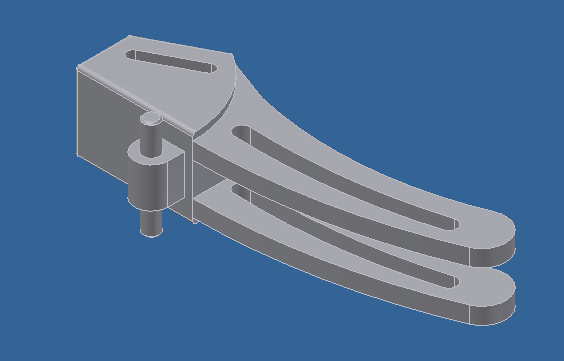

   このモデルは、ピンに取り付けられた小型のブレード クランプです。


3. アプリケーション メニューから[書き出し](Export) [CAD 形式](CAD Format)を選択します。

   [コピーを名前を付けて保存](Save Copy As)ダイアログ ボックスが表示されます。

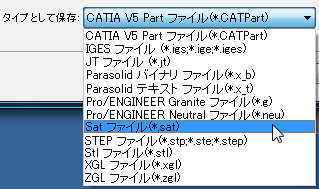

4. [ファイルの種類](Save As Type)ドロップダウン リストから[SAT ファイル(*.sat)](SAT Files (*.sat))を選択します。ファイル名を my_blade_clamp.sat に変更し、[保存](Save)をクリックします。


   blade_clamp.sat と同じフォルダに my_blade_clamp.sat が保存されます。

5. Autodesk Inventor を終了します。
