矢印として[速度](Velocity)フィールドを視覚化する

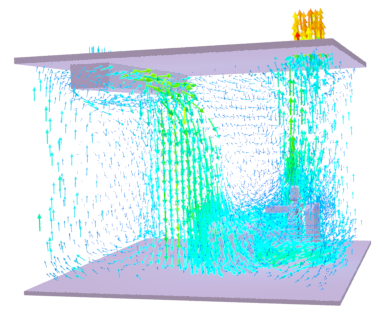

CFD シミュレーションの[速度](Velocity)フィールドは、矢印で視覚化することができます。この矢印の長さとカラーは、相対的な位置の速度によって決定されます。

1. Simulation CFD ファイルの読み込みについては、こちらを参照してください。
2. [作成](Create) > [AEC オブジェクト](AEC Objects) > [CFD ビジュアライゼーション](CFD Visualization) > [MCG: CFD 速度フィールドを作成](MCG Create CFD Velocity Field)を選択します。
3. ステータス バーにメッセージが表示されている場合、シーン内の CFDImportData オブジェクトを選択します。

   A CFDVelocityField オブジェクトが作成され、矢印のジオメトリが含まれます。

4. [修正](Modify)パネルで、必要に応じて CFDVelocityField オブジェクトの[外観](Appearance)の設定を調整します。
   • [矢印スケール%](Arrow Scale%)は、ベースの矢印の長さを最大[最大長](Max Length)までスケールします。
   • [平均長](Normalized Length)はすべての矢印を[矢印スケール%](Arrow Scale%)が適用される前に[最小長](Min Length)に設定します。
   • [最小長](Min Length)は、スケール前に最も遅い矢印に使用される最小の長さを設定します。
   • [最大長](Max Length)は、スケール後に最も速い矢印に使用される最大の長さを設定します。
   • [赤の量%](Red Amount%)は、青(低速)から シアン、緑、黄、オレンジ、および赤(高速)のカラー グラデーションをコントロール ます。100 を超える値の場合は、赤に向かうほど遅くなり、100 を下回る値の場合は、青に向かうほど速くなります。

注: 異なる CFD データ セットを視覚化するには、[CFD データ](CFD Data)グループ ボックスのボタ をクリックし、別の CFDImportData オブジェクトを選択します。
