スラブ オブジェクトは、多くのコンポーネントから構成されており、その表示プロパティは、それぞれのコンポーネントに割り当てられているマテリアルによって決まります。
ドアの表示コンポーネントには、それぞれ 1 つのマテリアルを割り当てます。たとえば、床タイルのマテリアルをスラブ ボディに、コンクリートのマテリアルをスラブ エッジに割り当てます。
マテリアルの表示プロパティを使用する代わりに、スラブまたは屋根スラブ オブジェクトやスラブまたは屋根スラブ スタイルの表示プロパティを使用する場合は、オブジェクトまたはスタイルの表示プロパティでマテリアル割り当てをオフに切り替えることができます。
マテリアル定義は、オブジェクトのコンポーネント タイプに対応する表示コンポーネントで構成されます。たとえば、マテリアルの線図コンポーネントが、プラン ビューのすべての線図に使用されます。3D モデル ビューと立面図ですべてのオブジェクト サーフェスを網掛けするには、マテリアルのサーフェス ハッチング コンポーネントを使用します。
マテリアル コンポーネントの完全な一覧とその説明については、「概要 - マテリアル コンポーネントと表示プロパティ」を参照してください。

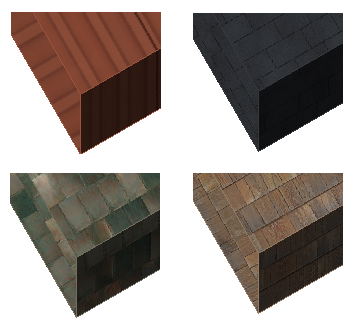

マテリアルが割り当てられた屋根スラブ
