組合せ窓のグリッドからマリオンを除去するには

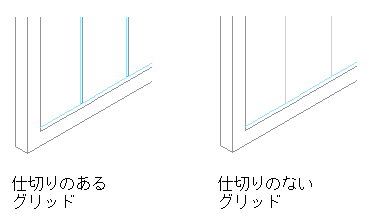

組合せ窓からマリオンを除去するには、次の手順を実行します。マリオン定義を作成するときに、エッジの幅と奥行きはゼロでもかまいません。隣接する面材が拡張され、マリオンが占めていたスペースが埋められます。この方法は、仕切りなしガラスを表現するには効果的です。

組合せ窓のグリッドからマリオンを除去する

1. [管理]タブ[スタイルと表示]パネル[スタイル マネージャ]をクリックします。
2. [建築オブジェクト][組合せ窓スタイル]を展開します。
   注: あるいは、図面で組合せ窓を選択し、[組合せ窓]タブ [一般]パネル [スタイルを編集]ドロップダウン [組合せ窓スタイル]をクリックします。
3. 組合せ窓スタイルを選択します。
4. [デザイン規則]タブをクリックします。
5. 左ペインで、マリオンを除去するグリッドを選択します。
6. 新しいマリオン割り当てを作成し、幅と奥行きに 0 (ゼロ)と入力します。
7. [マリオン割り当て]で、マリオン エッジに作成したマリオン定義のうち、除去するマリオンを割り当てたマリオン定義を選択します。
8. [OK]をクリックします。
