線路を結合して鉄道ユニットで作業を行うには

複数の鉄道を結合して 1 つのユニットを形成し、サポート構造やトンネルを共有します。

1 つの橋梁やトンネルを共有する必要のある線路が複数ある場合、これらを結合すると、線路を個別にではなく、1 つのユニットとして扱うことができます。線路の 1 つを編集用の引出線として指定します。線路を追加するには、「鉄道を追加または修正するには」を参照してください。

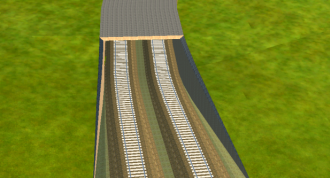

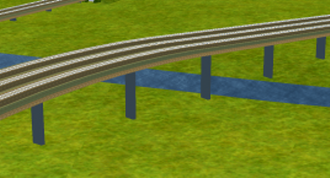

1 つのトンネルを共有する 2 つの線路から成る鉄道ユニット 1 つの橋梁構造物を共有する 3 つの線路から成る鉄道ユニット

複数の線路を結合して 1 つの鉄道ユニットを形成するには

  1. 右クリックし、[編集]をクリックして、編集モードを開始します。
  2. 結合する線路を選択します。

    結合する線路同士が、それぞれの中点から 25 メートル以内に存在し、同じ方向を共有している必要があります。また、大幅にオーバーラップし合っている線路を選択することはできません。

  3. 右クリックし、[フィーチャを組み合わせ]をクリックします。
    注: [フィーチャを組み合わせ]は、選択したすべてのフィーチャが線路でない限り、選択可能になりません。

結合した線路を分離するには

  1. 右クリックし、[編集]をクリックして、編集モードを開始します。
  2. 結合したフィーチャのユニットを選択します。
  3. 右クリックし、[フィーチャを分離]をクリックします。

鉄道ユニットの引出線を変更するには

    既定では、新しく結合した鉄道ユニットの中央の線路が引出線フィーチャになります。このフィーチャを編集すると、ユニット内の他のフィーチャにも反映されます。引出線として機能するフィーチャは、簡単に編集できるように変更できます。

  1. 右クリックし、[編集]をクリックして、編集モードを開始します。
  2. 目的の引出線フィーチャを右クリックし、[引出線を作成]をクリックします。

鉄道ユニットに頂点を追加するには

    結合したフィーチャをさらに編集しやすくするために、必要に応じて頂点を追加します。

  1. 右クリックし、[編集]をクリックして、編集モードを開始します。
  2. Esc を押すか、結合した鉄道以外の場所をクリックして、選択をクリアします。
  3. クリックして、鉄道ユニットを選択します。
  4. 新しい頂点の位置を右クリックし、[頂点を追加]をクリックします。

    頂点を削除するには、頂点を右クリックし、[頂点を除去]をクリックします。

鉄道ユニットを分割するには

    1 つ以上のゾーンを作成し、各ゾーンにそれぞれ異なるスタイルを適用するには、鉄道ユニットを分割します。

  1. 右クリックし、[編集]をクリックして、編集モードを開始します。
  2. 分割点を右クリックし、[フィーチャを分割]をクリックします。

    単一のフィーチャの場合と同様の操作で、分割した両側のゾーンに異なるスタイルを追加します。詳細については、「個々のフィーチャにスタイルを適用するには」を参照してください。

    ここでは鉄道ユニットを 3 つのポイントで分割して、別々のスタイルを適用します。これで、鉄道ユニットは 3 つになりました。左から右に進む 2 つの鉄道は、橋を共有し、共有されたトンネル内を通り、さらに先へ進みます。
