おねじのねじ山をカットするには

次の操作では、スタブ車軸の前面にあるおねじ(M20x2.5)を加工します。ねじ切り操作のツールパスを生成するには、ねじ切り加工法を使用します。

1. リボンで、 [CAM]タブ [旋盤]パネル [ねじ切り] をクリックします。

[工具]タブ

1. [工具]タブで、 をクリックします。
2. ボタンをクリックして、ねじ切り操作の新しい工具を追加します。
3. [挿入]タブで、[タイプ]ドロップダウン メニューから[ねじ切り]を選択します。次に、挿入について、[形状]ドロップダウン メニューから、[ISO 三角形フル プロファイル]を選択します。[ねじピッチ]を 2.5 mm (M20x2.5)に設定します。残りの値は既定のままにします。
4. [ホルダー]タブで、[スタイル]ドロップダウン メニューから、[ストレートねじ切り]ホルダ-を既定値で選択します。
5. ボタンをクリックして新しい工具を作成します。
6. をクリックして、[工具ライブラリ]ダイアログを閉じます。

[図形]タブ

1. [図形]タブをクリックします。
2. [ねじ面]ボタンをクリックし、ねじ切り操作を実行するパーツの面(下図)を選択します。

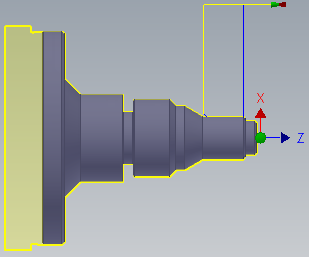

   選択したねじ面

   選択した領域全体がねじの対象範囲となっていないため、操作に制限を定義する必要があります。

3. [制限]グループを有効にします。
4. [フロント面ストック オフセット]を 0 mm に変更します。
5. [バック面ストック オフセット]を -2 mm に変更します。

[パス]タブ

1. [パス]タブをクリックします。
2. [ねじ切りハンド]ドロップダウン メニューから[右勝手]を選択します。
3. [ねじ深さ]を 2 mm に変更します。
4. [ねじピッチ]を 2.5 mm に変更します。
5. ねじ先が溝になっていないため、ねじ先がフェードアウトするように、[ねじ先のフェード]チェック ボックスをオンにします。
6. [切込み回数]を 8 に変更します。

計算を開始する

1. [操作]ダイアログ ボックス下にある をクリックするか、グラフィックス ウィンドウで右クリックしてマーキング メニューから[OK]を選択すると、自動的にツールパスの計算を開始します。

ツールパスが計算され、グラフィックス ウィンドウにプレビューが表示されます。

「パーツを切削するには」に進んでください。
