旋盤セットアップを作成するには

共通セットアップ パラメータを設定して、旋盤チュートリアルを開始します。

1. リボンで、 [CAM]タブ [ジョブ]パネル [セットアップ] をクリックします。

[セットアップ]操作ダイアログ ボックスが、[セットアップ]タブがアクティブな状態で表示されます。

[セットアップ]タブ

1. [セットアップ]グループで、[操作タイプ]ドロップダウン メニューから[旋盤またはミルターン]を選択します。
2. [ワーク座標系(WCS)]グループで、[原点]ドロップダウン メニューから[ストック フロント]を選択します。

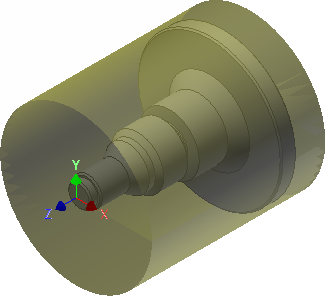

[ストック]タブ

1. [操作]ダイアログ ボックスの上部にある[ストック]タブをクリックします。
2. [モード]ドロップダウン メニューから[固定サイズ円筒]を選択します。
3. [直径]を 105 mm に変更します。
4. [長さ]を 120 mm に変更します。
5. [モデル位置]ドロップダウン メニューから[フロントからオフセット]を選択します。
6. [オフセット]を 2 mm に変更します。
7. [切り上げ]を 0.1 mm に変更します。
8. [セットアップ]を終了して[操作]ダイアログを閉じるには、 ボタンをクリックするか、グラフィックス ウィンドウで右クリックしてマーキング メニューから[OK]を選択します。

「円柱ストックをフェイシングするには」に進んでください。
