パネルメニュー: シェーディング(Shading)

このシェーディング(Shading)メニューは、シーンビューの上、または複数のシーンビューのあるレイアウト(4 ビュー(Four View)レイアウトなど)の各ビューパネルの上に表示されます。

シェーディング(Shading) メニューでは、シーンをさまざまな方法で表示することができます。単純なワイヤフレーム表示からスムーズシェーディング表示までさまざまな表示精度を選択することができます。

ワイヤフレーム(Wireframe)

ポリゴンメッシュではエッジがワイヤフレームで表示され、サーフェスではアイソパラムカーブがワイヤフレームで表示されます。これが、既定の設定のシェーディング精度です。

すべてをスムーズシェード(Smooth Shade All)

すべてのサーフェス、メッシュ、パーティクルをスムーズシェーディングされたオブジェクトとして表示します。

注:

ハードウェアテクスチャリング(Hardware Texturing)をオンに設定すると、シェーダプラグインとテクスチャプラグインがサポートされます。すべてをスムーズシェード(Smooth Shade All)モードを使用するときは、特定のアトリビュート(拡散(diffuse)、ハードウェアカラー(hardwareColor)、カラー(color)、透明度(transparency)、白熱光(incandescence)、スペキュラカラー(specularColor)、光沢(shininess))だけが使用されます。

選択項目をスムーズシェード(Smooth Shade Selected Items)

選択した項目をスムーズシェーディングされたオブジェクトとして表示します。

すべてをフラットシェード(Flat Shade All)

すべてのサーフェスとメッシュをフラットシェーディングされた項目として表示します。

選択項目をフラットシェード(Flat Shade Selected Items)

選択した項目をフラットシェーディングされた項目として表示します。

バウンディングボックス(Bounding Box)

オブジェクトをそのオブジェクトのバウンディングボリュームとしてボックス表示します。バウンディングボックスとして表示することで、Maya のパフォーマンスは高速となり、複雑なモデルではパフォーマンスが大きく違ってきます。

バウンディングボックスには、実際のジオメトリのほかにハルも含まれます。そのため、バウンディングボックスは、ジオメトリよりも大きな寸法になることがあります。

注:

バウンディングボックスの座標を表示するには、アトリビュートエディタ(Attribute Editor)を開いてシェイプノードタブをクリックし、オブジェクトディスプレイ(Object Display)セクションを開きます。サーフェスの最小ワールド空間境界座標と最大ワールド空間境界座標が、X 軸、Y 軸、Z 軸にそって読み取り専用で表示されます。

ポイント(Points)

オブジェクトを、ポイントの集合として表示します。

既定のマテリアルの使用(Use Default Material)

シェーディングモードで表示するときに、割り当てられているシェーディングマテリアルに関わらず、既定のシェーディングマテリアルを表示します。

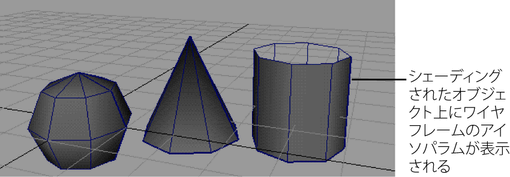

ワイヤフレーム付きシェード(Wireframe on Shaded)

このオプションは、ビューに表示されているシェーディングされたオブジェクトすべてに、ワイヤフレームを重ねて表示します。

X 線(X-Ray)

シェーディングされたすべてのオブジェクトを半透明で表示します。これは、モデルの隠れている部分を見る場合に便利です。

ジョイントの X 線表示(X-Ray Joints)

その他のシェーディングオブジェクト上にスケルトンジョイントを表示して、ジョイントを選択しやすくします。

アクティブコンポーネントの X 線表示(X-Ray Active Components)

アクティブなコンポーネントを他のシェーディングオブジェクトの上に表示します。このシェーディングモードは、誤って不要なコンポーネントを選択しないようにしたい場合に便利です。これはコンポーネントモードの場合にのみポリゴンオブジェクトに適用されます。

オブジェクト透明度ソート(Object Transparency Sorting)

透明オブジェクトは、ソートされて距離が最も遠いものから最も近いものへ描画されます。このオプションでは、迅速に結果が得られますが、複雑な透明オブジェクトが正しくレンダーされない可能性があります。

ポリゴン透明度ソート(Polygon Transparency Sorting)

各オブジェクトのポリゴンは、ソートされて視点から最も遠いところから最も近いところへ描画されます。このオプションは、より正確な透明度を表現できますが、処理に時間がかかることがあります。

インタラクティブシェーディング(Interactive Shading)

このバージョンの Maya では使用できません。

バックフェースカリング(Backface Culling)

スムーズシェーディングモードやフラットシェーディングモードでオブジェクトを表示する場合、このオプションをオンに設定すると、モデルの後面が透過表示になり、オブジェクトの表示/操作を高速化するのに役立ちます。

スムーズワイヤフレーム(Smooth Wireframe)

Maya の 3D ビューで、スムーズワイヤフレームオブジェクトを表示します。

注:

UV テクスチャエディタ(UV Texture Editor)などの 2D ビューでは機能しません。

ハードウェアテクスチャリング(Hardware Texturing)

ハードウェアテクスチャリングされたレンダー結果を、外部ビューアに表示される場合のようにシーンビューに表示します。シェーディング > ハードウェアテクスチャリング(Shading > Hardware Texturing) > を選択してハードウェアテクスチャリングオプション(Hardware Texturing options)を設定します。

このモードは、既定でオンになっています。

ハードウェアフォグ(Hardware Fog)

Maya 以外のプログラムで実現できるハードウェアフォグエフェクトをシミュレートします。レンダーする前に、スポットライトのフォグの分布状況が表示されます。このオプションはプレビュー用のため、パースビューでのみ機能します。

ビューポート 2.0(Viewport 2.0)で、シェーディング > ハードウェアフォグ(Shading > Hardware Fog) > を選択すると、ハードウェアレンダラ 2.0 設定(Hardware Renderer 2.0 Settings)ウィンドウが表示され、フォグ設定を調整することができます。シェーディング > ハードウェアフォグ(Shading > Hardware Fog) > を選択してハードウェアフォグ(Hardware fog)を設定します。

被写界深度(Depth of Field)

ビューポート 2.0 (Viewport 2.0)を使用している場合は、ビューポートごとに被写界深度を有効または無効にすることができます。ビューポートで被写界深度の効果を表示するには、まずカメラのアトリビュートエディタ(Attribute Editor)で被写界深度(Depth of Field)を有効にする必要があります。「ビューポート 2.0 で被写界深度効果を表示する」と「被写界深度を調整する」を参照してください。

DirectX 11

DirectX 11 のレンダリングエンジンを使用するようにビューポートを設定します。これは DirectX のバージョン 11 で、OpenGL コアプロファイル(OpenGL Core Profile)に相当します。DirectX 11 シェーダを表示するには、このモードを使用します。

DirectX 11 の詳細については、「DirectX 11 モードでビューポート 2.0 を実行する」および「DirectX 11 Shader」を参照してください。

OpenGL - 旧式(OpenGL - Legacy)

これは OpenGL の旧バージョンで、DirectX のバージョン 8/9 に相当します。CgFX シェーダを表示する場合は、このモードを使用します。

OpenGL - コアプロファイル(互換性)(OpenGL - Core Profile (Compatibility))

このモードは Windows プラットフォームと Linux プラットフォームのみで使用できます。

これは OpenGL の新しいバージョンです。これにより、DirectX11 モードと同じ視覚的忠実度を得ることができます。GLSL シェーダをレンダーする場合は、このモードを使用します。

このモードは、以下の両方の機能ををサポートしています。

OpenGL 2.1 以前
OpenGL 3.2 以降

旧バージョンの OpenGL の関数を使用するプラグインを所有していて、OpenGL のバージョン 3.2 以降の機能のメリットを活用する場合は、このモードを選択してください。

注:

OpenGL - 旧式(OpenGL - Legacy)と OpenGL - コアプロファイル(厳密)(OpenGL - Core Profile)は同様のレンダー精度をビューポイントに提供します。

ただし、OpenGL - コアプロファイル(OpenGL - Core Profile)は、GLSL シェーダにより容易に実現できるテッセレーションやディスプレイスメントなどの最新の OpenGL テクノロジを利用しますが、これには OpenGL - 旧式(OpenGL - Legacy)モードで OpenSubdivs を使用する必要があります。

OpenGL - コアプロファイル(厳密)(OpenGL - Core Profile (Strict))

このモードにより、OpenGL バージョン 3.2 以降の機能を利用できます。OpenGL バージョン 2.1 以前の機能は、このモードでサポートされていません。

詳細については、「GLSL シェーダ」および「GLSL シェーダを作成および視覚化する」を参照してください。

現在の選択項目をすべてに適用(Apply Current to All)

現在の 3D ビューのシェーディング方法をシーンの全オブジェクトに適用します。
