解析パラメータの設定

このタスクでは、保圧解析を設定および実行します。

1. ([ホーム]タブ > [成形プロセス設定]パネル > [解析ウィザード])をクリックします。

2. [解析順序]として[充填]をオフにします。

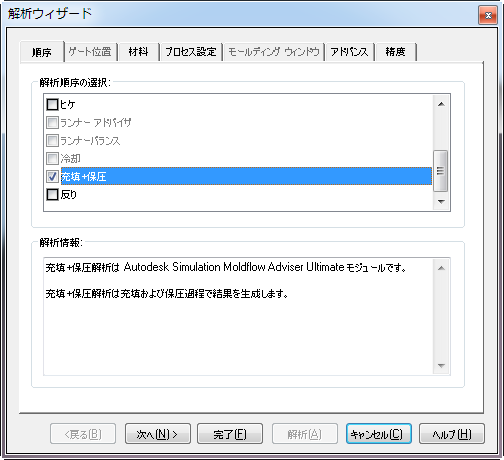

3. [解析順序]として[充填+保圧]をオンにし、[次へ]をクリックします。



4. [材料]が Styron EUR, Magnum 3416 SC であることを確認し、[次へ]をクリックします。

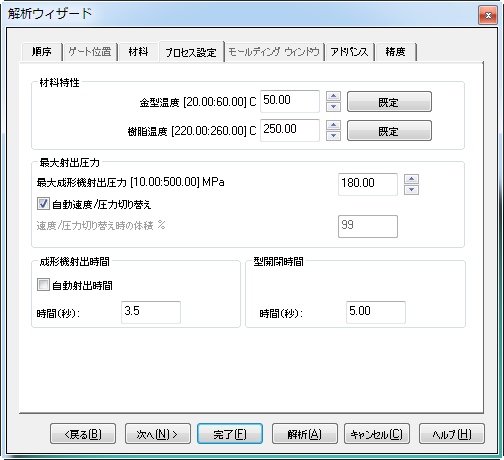

5. [充填時間]を 3.5 秒に設定し、[次へ]をクリックします。

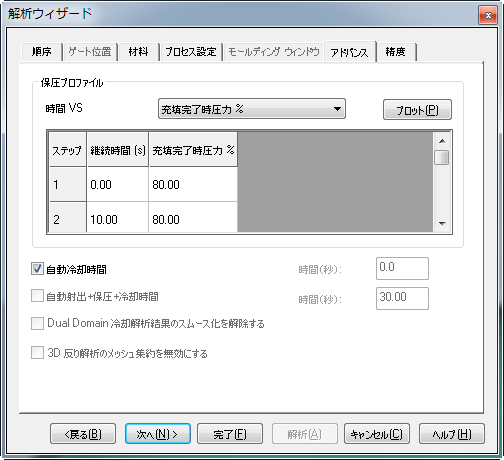

6. [アドバンス]タブを選択し、[保圧プロファイル] を確認して、[自動冷却時間] が選択されていることを確認します。



7. [解析]をクリックします。

   解析には数分かかります。
