新しいオルソ ビューを作成します。
アクセス方法
検索
リボン: [ホーム]タブ
[オルソ ビュー]パネル [オルソ ビューを作成] リボン: [オルソ ビュー]タブ[オルソ ビュー]パネル[新しいビュー]
コマンド入力:
plantorthocreate
概要

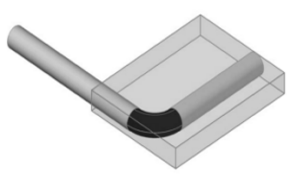

OrthoCube を使用したモデルが一時図面に表示されます。モデルの新しいオルソ ビューを定義したり、ビューの境界および配置を指定できます。
プロンプト
ビューポートの挿入点を指定 または [尺度(S)/回転(R)/既存(E)/元に戻す(U)]:
[尺度(S)]
尺度を指定 または [一覧(?)] <0.0100>:
尺度を指定するか、? と入力して[オルソ ビューの尺度を設定]ダイアログ ボックスを開くことができます。このダイアログでは、オルソ図面の尺度を選択できます。[回転(R)]
回転角度を指定 <0>:
角度(たとえば <90>)を指定して、図面内に配置する前に、オルソ ビューを回転します。
[既存(E)]
既存のビューポートを使用します。
[元に戻す(U)]
オルソ図作成処理を再開せずに、前に指定した尺度または回転を修正することができます。
