継続グリップを使用する

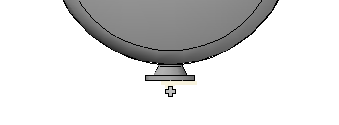

ノズルに接続します。

機器ノズルを始点とする配管を作成するには

1. 配管スペックまたはライン番号がリボンで設定されていない場合は、次の操作を実行します。
   • リボンで、[ホーム]タブ [パーツの挿入]パネル [Spec Selector]ドロップダウン リストの順にクリックします。
   • ドロップダウン リストで、配管スペック([CS300]など)をクリックします。
   • [Line Number Selector]ドロップダウン リストで、ライン番号([101]または[未割り当て]など)をクリックします。

2. 作図領域で、ノズルがある機器オブジェクトを選択します。

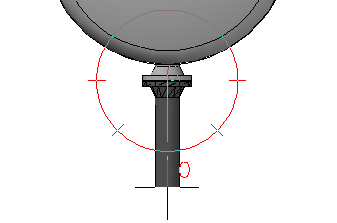

3. 継続グリップをクリックします。

4. 作図領域内をクリックして、配管の次の点を指定します。
5. [Enter]を押して、配管ルートの作成を完了します。
