地形面

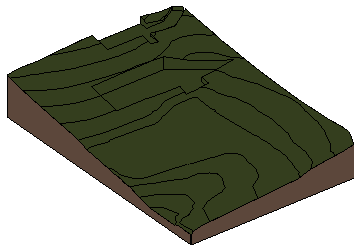

外構の地形を表現するには、Revit モデルで地形面を作成します。

[マス & 外構]タブ [モデル外構]パネル

(地形面)
(サブ領域)
(地形面を分割)
(地形面を合成)
(整地)

このセクションの内容

地形面について
[地盤面]ツールは、点または読み込まれたデータを使用して地形面の設定を行います。3D ビューまたは外構図で、地形面を作成できます。
点を配置して地形面を作成する
作図領域に点を配置して、地形面を作成します。
等高線データを読み込んで地形面を作成する
DWG、DXF、DGN ファイルから読み込んだ 3D 等高線データに基づいて地形面を自動的に生成します。
点ファイルを使用して地形面を作成する
土木工学アプリケーションから点ファイルを書き出し、Revit モデルに読み込んで地形面を作成します。
地形面を簡略化する
地形面のそれぞれの点で三角形のジオメトリが作成されると、計算でのオーバーヘッドが増えます。多数の点を使用して地形面を作成する場合は、サーフェスを簡略化してシステムパフォーマンスを改善させることができます。
地形面のサブ領域を作成する
サブ領域は、地形面全体のエリアのうち、マテリアルなどさまざまなプロパティセットを適用できるエリアを設定します。
地形面を分割する
地形面は、2 つの別のサーフェスに分割して、それらを個別に編集することができます。
地形面を合成する
独立した 2 つの地形面を 1 つのサーフェスに合成することができます。
整地を作成する
提案された外構設計を作成するには、地盤面の領域を整地し、選択したポイントの高さを変更します。
地形面とサブ領域のプロパティ
[地形面]ツールを使用して地形面やサブ領域のプロパティを表示、変更します。

親トピック: 外構の設計
