[地盤面]ツールは、点または読み込まれたデータを使用して地形面の設定を行います。3D ビューまたは外構図で、地形面を作成できます。
外構平面図ビューまたは 3D ビューで地形面を確認します。地形面を表示する場合は、次の点を検討します。
- 表示設定。地形面の点の表示設定をコントロールすることができます。地形面の点のサブカテゴリには、[境界]と[内部]の 2 種類があります。Revit は点を自動的に分類します。
- 三角形分割のエッジ。地盤面の三角形分割のエッジは、既定ではオフになっています。これをオンにするには、[表示/グラフィックス]ダイアログの[モデル カテゴリ]タブで[地形]カテゴリを選択します。

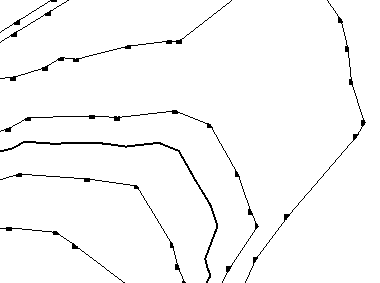

外構図ビューで点を選択して設定した地盤面の例
