地形面を分割する

地形面は、2 つの別のサーフェスに分割して、それらを個別に編集することができます。

注: 地形面を別々の断片に分割せずに、地形面に個別の領域を作成し、それぞれの領域に異なるプロパティ(マテリアルなど)を割り当てるには、[地形面のサブ領域]ツールを使用します。

地形面を 2 つ以上のサーフェスに分割するには、必要に応じて地形面を分割ツールを複数回使用し、それぞれの地形面をさらに再分割します。

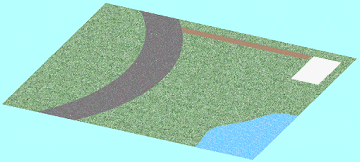

分割した後には、道路、池、広場、丘陵などを描写するそれぞれのサーフェスに対してさまざまなマテリアルを割り当てることができます。

また、地形面の全体を削除することができます。たとえば、[地形面を分割]ツールを使用すると、未調査の部分が読み込んだファイルで不必要なアーチファクトで埋められている場合に、読み込んだファイルによって生成された地形面の不必要な部分を削除できます。

注: 地形面の[解体されたフェーズ]プロパティが[なし]以外の値に設定されている場合に、地形面を分割すると、生成されるいずれかのサーフェスのこのプロパティの値が[なし]に変更されます。

地形面を分割するには

  1. 外構平面図または 3D のビューを開きます。
  2. [マス & 外構]タブ [外構を修正]パネル (地形面を分割)をクリックします。
  3. 作図領域で、分割する地形面を選択します。

    Revit がスケッチ モードになります。

  4. [修正 | 地形面を分割]タブ [描画]パネル (選択)をクリックするか、その他のスケッチ ツールを使用して、地形面を分割します。

    [選択]ツールで地形面の線を選択することはできません。壁など、それ以外の有効な線を選択することができます。

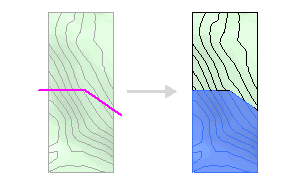

  5. サーフェスの境界に触れていない単一の閉じたループをスケッチする方法と、単一の開いたループをスケッチする方法です。開いたループの両端はサーフェスの境界上にある必要があります。他の部分はその境界と交差、接触することはできません。
  6. (編集モードを終了)をクリックします。
