境界ボックスについて

境界ボックスは、ファミリー ベースの要素として設定される、全てのモデル要素や注釈要素、基準面などを内包する非表示の3D立方体のスペースです。

基準面の範囲は例外です。たとえば、水平参照面は、境界ボックスの上部または下部のみに影響し、横方向には影響しません。境界ボックスは、ファミリ設定に基づいて方向付けられます。

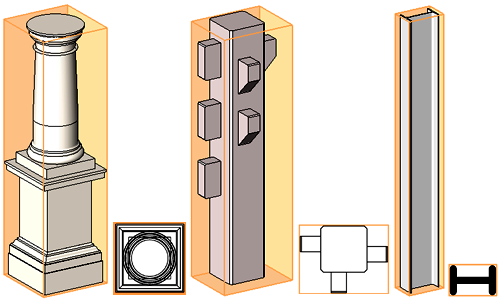

柱の境界ボックスはオレンジ色で表されます。

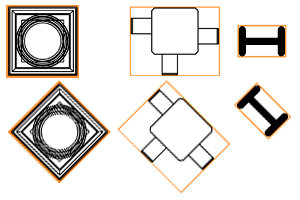

要素の回転に伴い、境界ボックスの上部、下部、および両側は、要素との関係を維持するように回転します。

要素とともに回転する境界ボックス

境界ボックスの一般プロパティ

• ファミリでファミリ基準点が明示的に設定されていない場合、基準点は既定で境界ボックスの中心に設定されます。インスタンス タイプまたはファミリが変更されるとき、この基準点はインスタンスの配置および動作に影響します。
• 境界ボックスは、構造フレーム要素の結合とカットバックを設定するのに役立ちます。

曲り梁

曲り梁は、境界ボックスのユニークなインスタンスを持ちます。境界ボックスは、梁に沿って曲がります。これにより、梁に対して正確に結合およびカットバックできます。
