改訂

改訂記録は、シートが発行された後で建物モデルに行われる変更を記録する手順です。

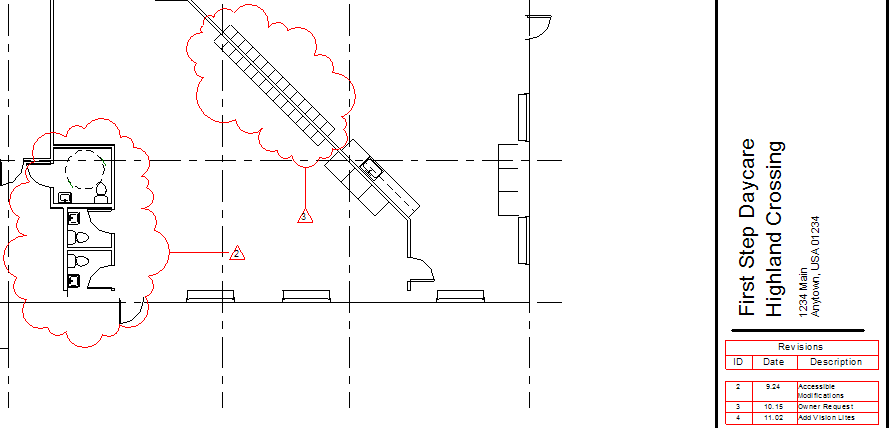

改訂雲マーク、タグ、集計表を使用して改訂を追跡します。

[表示]タブ [シート構成]パネル (シートの発行/改訂)

このセクションの内容

シートの改訂表について
シートに改訂表を表示するには、改訂表が含まれている図面枠を使用します。
改訂雲マークの番号付けの指定について(プロジェクト単位またはシート単位)
改訂に関する情報を入力する前に、シートの改訂雲マークに番号を付ける方法(プロジェクト単位またはシート単位)を慎重に検討してください。
改訂の番号付けについて
さまざまなパターンの番号付けで改訂を記録することができます。
ワークフロー: 改訂
建物プロジェクトの作業では、クライアントまたは法的要件に合うように頻繁に変更を行う必要があります。
改訂情報を入力する
建物モデルを改訂すると、プロジェクトに改訂に関する情報を入力します。後で図面に改訂雲マークを追加する場合は、改訂を 1 つまたは複数の雲マークに割り当てることができます。
改訂を結合する
改訂の順番を変更する
[シートの発行/改訂]ダイアログで改訂の順番を変更すると、各改訂に割り当てられている番号は必要に応じて変更されます。
改訂を削除する
改訂を削除すると、プロジェクトの改訂とすべての改訂に関連する雲マークとタグが削除されます。
改訂雲マークの番号付けを指定する(プロジェクト単位またはシート単位)
各シートで改訂雲マークの番号を 1 から始めるか、プロジェクトの開始時に 1 から始めるかを選択します。
改訂雲マーク
改訂雲マークを使用してプロジェクトで変更されたデザイン領域を示します。
改訂表に含める改訂を指定する
既定では、シートの改訂表に、シートのビューの改訂雲マークに関連する改訂が一覧表示されます。必要に応じて、改訂表に改訂を一覧表示することができます。
改訂を発行する
プロジェクトへの改訂が完了してシートに改訂ビューを追加した後、改訂を発行することができます。
