この例題では、材料および解析設定のテンプレートを作成します。境界条件についてはテンプレートで定義する代わりに、次のステップにおいてルールを作成し、それらをCADエンティティ グループに関連付けます。ここでは両自動化ツールが互いにどのように動作するかを説明します。
この例題では、自動化を活用する際、CADモデルを起動する前に必要となるいくつかの簡単なステップを紹介しています。
Autodesk® CFD を起動します。実行パネルを展開し、テンプレートをクリックします。
空のテンプレートを作成するには作成...ボタンをクリックします。
プロンプトにおいて、テンプレート名に "Manifold_example" を指定します。
テンプレートは、users¥username¥AppData¥Local¥Autodesk¥CFD <バージョン>¥Template に保存されます。
テンプレートの一覧で、Manifold_example.tpl をクリックします。
空気材料を作成するには:
Scenario 1 を右クリックします。[材料を追加]を選択します。

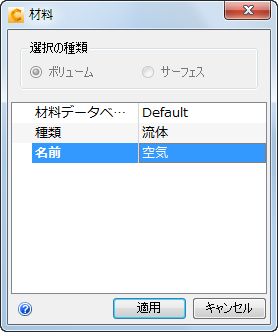

[材料]クイック編集ダイアログで、[種類] = [流体]を指定します。
[名前] = Air
適用をクリックします。
注: このデザインスタディに対しては、デフォルトのソルバー設定が適切です。

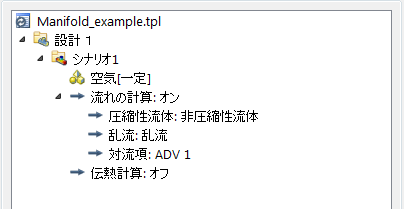

注: テンプレートは次のようになります：
保存をクリックします。
テンプレート ダイアログを閉じます。
