この空気循環システムでは、空気はマニホールドに入り、3つの流出ポートに分配されます。それぞれの流出ポートを取り除いた場合の効果を理解することがこのスタディの目的です。

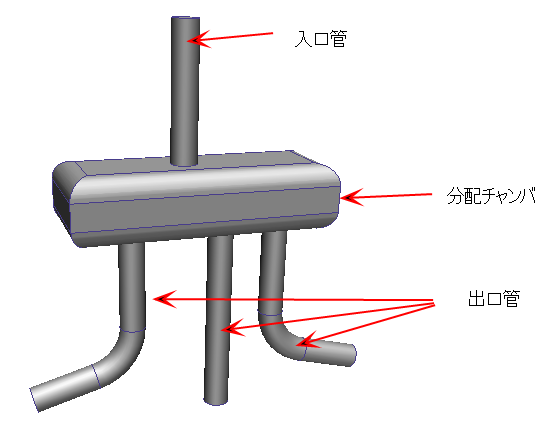

ジオメトリは流入管、3つの流出管、および分配チャンバーから構成されます：
CAD モデルには 4 つの異なるデザインが含まれます。
- Design 1には3つの流出管すべてが含まれます。
- Design 2では中央の流出管が除去されます。
- Design 3では左側の流出管が除去されます。
- Design 4では右側の流出管が除去されます。
このCADモデルは4つの異なるジオメトリの置き換えによって用意されたものです。Inventor のモデルでは iAssembly および iParts、Pro/Engineer のモデルではファミリ テーブル、SolidWorks のモデルではコンフィギュレーションを使用します。CADエンティティグループとデザインスタディビルダーを用い、4種類のデザイン作成と全設定割り当てを行います。CADから起動を行った後は、ソルバーマネージャを用いて、4つのデザインすべてを実行します。
デザイン スタディを実行した後は、サマリー イメージおよび圧力損失による結果とサマリー平面および重要値テーブルを視覚的に比較します。
主なトピック
- 特定の設定を定義するテンプレートの作成
- 設定の自動割り当てのためのルール作成
- CADモデル内のエンティティをCADエンティティ グループに集め、それらにタグを割り当て
- デザインの複数の変化形をデザインスタディビルダーに読み込み
- シナリオの設定定義と各CADデザインに対するデザインのクローン化
- CADエンティティグループとシナリオ設定の関連付け
- クローンによる各CADデザインに対するデザイン作成
- CADデザインとスタディ内のデザインの関連付け
- ソルバーマネージャを用いたスタディの実行
- ソリューションモニターによる解析進行状況の追跡
目標
